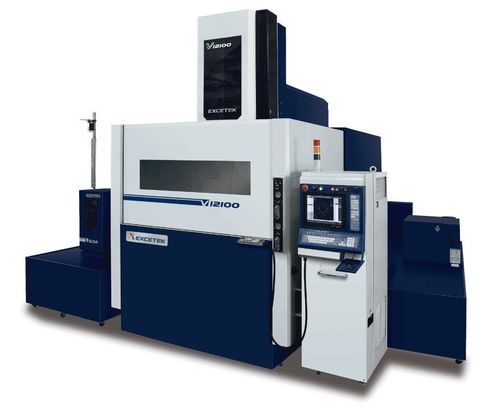

Máquina de electroerosión de hilo V12100

wire EDMde alta precisiónde precisión

Descripción breve
Ejes X/Y: 1200 x 1000 mm
Ejes U/V: 260 x 260 mm
Eje Z: 1000 mm

Visión general
El V12100 es una máquina de electroerosión por hilo (EDM) serie V, diseñada para piezas de gran tamaño y mecanizado de alta carga. Incorpora una estructura de celosía U/V rígida, mesa de acero inoxidable (HRC 50°), fundición optimizada por FEM y una base extra ancha. Un brazo inferior refrigerado por agua reduce la dilatación térmica para mejorar la estabilidad dimensional.

Estructura mecánica / Características de la máquina

• Diseño de celosía U/V rígido para estabilidad estructural
• Mesa de acero inoxidable con dureza HRC 50°
• Fundición de la máquina diseñada según análisis FEM para aumentar la rigidez
• Base de máquina extra ancha para amortiguación de vibraciones
• Brazo inferior refrigerado por agua para minimizar la deformación térmica

Precisión
Mayor separación entre guías lineales, tornillo de bolas clase C1 tratado criogénicamente y servomotores AC de alta resolución con soporte en ambos lados que ofrecen posicionamiento en micro-pasos hasta 1 µm. Escalas lineales en lazo cerrado y calibración láser opcionales para compensación de error de paso.

Modo de mecanizado inteligente

• Cálculo de alta frecuencia y control de pulsos con sistema embebido para reducir la carga de control
• Red RS-485 para comunicación de módulos
• Funciones CRC para verificación de datos
• Chips ASIC para rendimiento de circuito estable
• Funciones Watchdog para autoprotección
• Retroalimentación de chispa en tiempo real para erosión estable

Enhebrado automático del hilo (AWT)

• Enhebrado en el punto de rotura con recocido para mejorar la rectitud del hilo
• Soporte de enhebrado sumergido sin vaciar/llenar el tanque
• Función de mecanizado multi-agujero: salta y registra automáticamente agujeros fallidos para reanudar después
• AWT Monitor y AWT Result Monitor para estado del enhebrado
• Enhebrado asistido por chorro de agua para piezas altas (hasta 500 mm de espesor)

Control / Interfaz gráfica
PC industrial CNC con pantalla táctil de 15", teclado y ratón. Interfaces: LAN, USB, RS-232. Memoria: tarjeta CF 512 MB. Unidad de comando mínima: 0,0001 mm. Rango programable: ±9999.9999 mm. Unidades conmutables entre Métrico y Pulgadas. Funciones: watchdog durante el mecanizado, optimización NC, base de datos de corte, iconos y asistencia de parámetros/mantenimiento, control remoto (accesorio estándar).

Acabado superficial
El circuito Super Finish (alta frecuencia) opcional puede alcanzar Ra < 0,2 µm en un solo corte con 4 remates (demostrado en SKD-11, espesor 30 mm).

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 piezas
• Guía de diamante x 2 piezas
• Boquillas de enjuague superior e inferior x 2 juegos
• Placas energizadoras x 2 piezas
• Hilo de latón x 1 bobina
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal eje XY
• Eje W
• Viga de sujeción
• Jumbo Feeder L-50A
• Funciones adicionales AWT
• Doble puerta
• AVR 15KVA
• Transformador 15KVA
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitorización remota
• Super Finish Circuit

Especificaciones técnicas

• Modelo: V12100
• Tamaño máximo pieza: 1650 x 1400 x 1000 mm
• Peso máximo pieza: 5500 kg
• Recorrido X/Y: 1200 x 1000 mm
• Recorrido U/V: 260 x 260 mm
• Recorrido Z: 1000 mm
• Diámetro de hilo: 0,2 ~ 0,33 mm
• Número de ejes controlados: servomotor AC 5 ejes
• Ángulo máximo de conicidad: ±30° / 100 mm con guía de diamante ancha y boquilla
• Tamaño de la máquina: 5010 x 4285 x 3890 mm
• Peso de la máquina: 12950 kg
• Capacidad del tanque de agua: 4700 L
