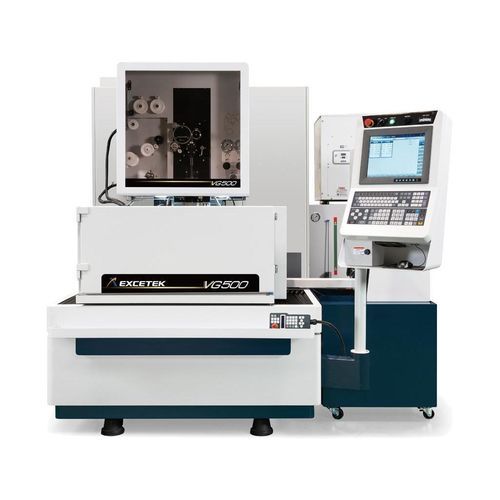

Máquina de electroerosión wire EDM VG500

CNC

Resumen del producto
Ejes X/Y: 500 x 300 mm
Ejes U/V: 80 x 80 mm
Eje Z: 220 mm

Especificación
Tamaño de la máquina: 2200 x 2450 x 2200 mm
Recorrido X/Y: 500 x 300 mm
Recorrido U/V: 80 x 80 mm
Recorrido Z: 220 mm
Número de ejes controlados: 5 ejes (motor servo AC)
Ángulo máximo de conicidad: ±22°/100 mm (con guía de diamante ancha y boquilla)
Peso de la máquina: 1500 kg

Características

• Smart & Easy
  • Abundantes tecnologías de corte
  • Interfaz amigable
  • Capacidad remota
  • Funciones convenientes
• AWT confiable y alta velocidad
  • Enhebrado automático de hilo (AWT) confiable y de alta velocidad
  • Enhebrado en la ranura
  • Enhebrado en inmersión
  • Reduce el coste de recursos humanos para mecanizados multi-modelo
• Mejora del rendimiento de mecanizado
  • Módulo DPM
  • Estabilizador de descarga
  • Nueva estrategia para control de esquinas
  • Mecanizado de radio manual
  • Reduce marcas de hilo por corte de aproximación
  • Nuevo circuito de acabado micron
• Ahorro de energía y bajo coste operativo
  • Gestión inteligente de energía
  • Compensación del consumo de hilo
  • Fácil mantenimiento y reducción de costes de servicio

Estructura mecánica

• Diseño rígido de celosía U, V
• Meseta de trabajo en acero inoxidable con dureza HRC 50°
• Fundición diseñada según análisis FEA para aumentar rigidez
• Base de máquina con diseño extra ancho
• Brazo inferior refrigerado por agua que evita la dilatación térmica por acumulación de calor, mejorando la precisión
• Estructura de máquina en hierro fundido robusto como base de precisión

Modo de mecanizado inteligente / Interfaz gráfica

• Panel HMI gráfico diseñado para operación fácil y uso ergonómico
• Función de posicionamiento de la pieza
• Información de mantenimiento y diagnóstico disponible
• Función de búsqueda de datos tecnológicos
• Interfaz gráfica y funciones útiles para asistir la operación

Enhebrado automático del hilo

• Operación continua sin personal día/noche con enhebrado automático ideal en punto de rotura
• Función de recocido mejora la rectitud del hilo durante el enhebrado; puede enhebrar en el punto de rotura con alta fiabilidad sin volver al agujero de inicio
• Enhebrado sumergido: el enhebrado puede ejecutarse durante mecanizado sumergido sin vaciar ni rellenar el tanque
• Función multi-agujero: si el re-enhebrado falla en un agujero, el sistema puede saltarlo y continuar; los agujeros omitidos se registran y recuperan después
• Enhebrado con chorro de agua: el chorro de agua puede utilizarse para mejorar el enhebrado en piezas altas o en mecanizado sumergido
• Ejemplos de tiempos típicos: para pieza de 100 mm de espesor, recocido y corte del hilo ~10 s, enhebrado ~10 s; admite enhebrado sumergido para piezas muy gruesas

Tecnología de corte
Tipo | Sin control | Con control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Sistema de monitorización remota

• Capacidad de monitorización remota del estado y las operaciones de la máquina

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 pcs
• Guía de diamante x 2 pcs
• Boquillas de lavado superiores e inferiores x 2 sets
• Placas de energización x 2 pcs
• Alambre de latón x 1 spool
• Herramienta de sujeción x 1 set
• Plantilla de alineación vertical x 1 set

Opciones

• Escala lineal eje XY
• Eje W
• Viga de sujeción
• Alimentador Jumbo L-50A
• AWT (Enhebrado automático del hilo)
• Doble puerta
• AVR 15KVA
• Puerta corredera motorizada (Solo V650G & V850G)
• Transformador 15KVA
• Torre de señal
• Servicio de mensajes cortos (SMS)
• Sistema de monitorización remota
• Super Finish Circuit

Especificaciones técnicas

• Modelo: VG500
• Tamaño de la máquina: 2200 x 2450 x 2200 mm
• Recorrido X/Y: 500 x 300 mm
• Recorrido U/V: 80 x 80 mm
• Recorrido Z: 220 mm
• Ejes controlados: 5 ejes (motor servo AC)
• Conicidad máxima: ±22°/100 mm (con guía de diamante ancha y boquilla)
• Peso de la máquina: 1500 kg
• Funciones clave: AWT (incluye enhebrado sumergido y enhebrado en punto de rotura), Módulo DPM, Estabilizador de descarga, circuito de acabado micron, gestión inteligente de energía
