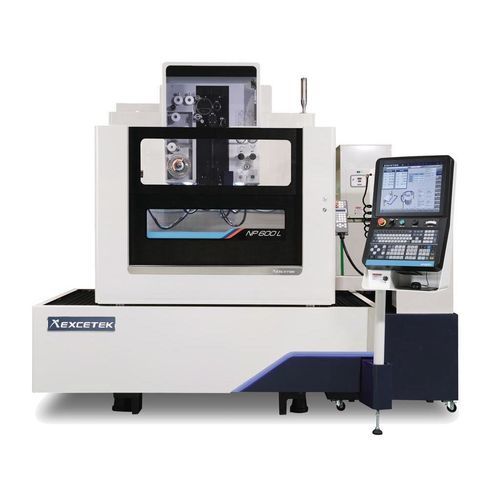

Máquina de electroerosión de hilo NP600L CE

wire EDMde precisiónCNC

Descripción breve
Máquina de electroerosión por hilo tipo sumergido NP600L CE. Recorrido de mesa X/Y: 600 × 400 mm. Recorrido U/V: 160 × 160 mm. Recorrido Z opcional: 410 mm.

Resumen

• Conformidad TUV CE para seguridad y cumplimiento.
• Puerta frontal deslizante motorizada para reducir espacio de instalación y facilitar operación.

Especificación (Tipo sumergido)

• Modelo: NP600L CE (Tipo sumergido)
• Tamaño máx. de pieza: 1000 × 700 × 345 mm
• Diámetro de hilo: 0,15–0,3 mm
• Peso máx. de pieza: 800 kg
• Control de ejes: motor lineal XY; servomotores AC en U/V y Z
• Recorrido de mesa (X × Y): 600 × 400 mm
• Recorrido U & V: 160 × 160 mm
• Recorrido Z: 410 mm (opción)
• Ángulo de conicidad máximo: ±30° / 100 mm (con guía de diamante ancha y boquilla)
• Dimensiones máquina (L × W × H): 2670 × 2965 × 2300 mm
• Peso máquina: 4700 kg

Tanque dieléctrico

• Capacidad del tanque: 900 L
• Desionizador: automático
• Filtro de papel: 2 uds
• Unidad de refrigeración: automática

Características

• Alta precisión
  • Control inteligente de esquinas
  • Procesamiento con descarga estable
  • Super Finish Circuit (SFC) para mayor precisión
• Eficiencia
  • Módulo DPM
  • Control de marcas de precisión
  • Sistema generador Electrolysis Free (EF)
• Rentabilidad
  • Control de acceso inteligente
  • Reducción del consumo de hilo
  • Precio competitivo
• Conectividad inteligente
  • Gestión de monitorización remota
  • Conector del controlador
  • Monitorización mediante dispositivo portátil
• Automatización
  • Auto Wire Threading (AWT) de alta velocidad
  • Transferencia de pieza por brazo robot
  • Medición automática por sonda y corrección

Características mecánicas y de la máquina

• Diseño rígido de celosía U/V
• Mesa de trabajo en acero inoxidable dureza HRC 50°
• Fundición diseñada mediante análisis FEA para mejorar rigidez
• Base de máquina extra ancha para mayor estabilidad

Sistema de motor lineal
El sistema de motor lineal incorpora control activo de temperatura mediante circulación de agua para minimizar la deriva térmica. Una regla digital de alta resolución de 0,1 μm y un controlador permiten posicionamiento de alta precisión y acabado ultrafino manteniendo alta fuerza y eficiencia energética.

Operabilidad mejorada

• Seguridad certificada TUV y diseño exterior metálico
• Puerta deslizante motorizada ahorra espacio y facilita la operación

Auto Wire Threading (AWT) y rendimiento de roscado

• AWT de alta velocidad para espesores de pieza hasta 100 mm
• Recocido y corte del hilo: 10 s
• Tiempo de roscado: 10 s
• Capacidad de roscado sumergido: 200 mm
• Roscado en 400 mm de espesor en punto de ruptura
• Función de chorro de agua permite roscado para piezas hasta 500 mm

Medición en línea y automatización
La medición y calibración en línea antes del mecanizado reducen el tiempo de preparación. Los comandos macro automatizan la medición y calibración de puntos de referencia para mejorar la precisión. La medición directa sobre la mesa tras el mecanizado evita errores por ciclos de desmontaje/montaje. El mecanizado múltiple admite compensación automática de planitud 3D, compensación de paralelismo (AR), medición automática de referencia y procesamiento secuencial.

Tecnología de corte (tabla ejemplo)
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Accesorios
Accesorios estándar

• Regla lineal eje XY
• Hilo de latón × 1 carrete
• AWT
• Juego de herramientas de sujeción × 1
• Resina de intercambio iónico × 10 L
• Plantilla de alineación vertical × 1
• Filtro de papel × 2 uds
• Guía de diamante × 2 uds
• Boquillas de lavado superior e inferior × 2 juegos
• Placas de energización × 2 uds

Opciones

• Viga de sujeción
• Eje W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformador 15 KVA
• Puerta frontal automática (Only NP600L)
• Servicio de mensajes cortos (SMS)
• Torre de señal
• Sistema de monitor remoto
• Sistema de medición automático
• Super Finish Circuit

Especificaciones técnicas

• Modelo: NP600L CE (Tipo sumergido)
• Tamaño máx. de pieza: 1000 × 700 × 345 mm
• Recorrido de mesa (X × Y): 600 × 400 mm
• Recorrido U & V: 160 × 160 mm
• Recorrido Z: 410 mm (opción)
• Diámetro de hilo: 0,15–0,3 mm
• Peso máx. de pieza: 800 kg
• Ejes controlados: motor lineal XY; eje U/V Z servomotor AC
• Ángulo de conicidad máximo: ±30° / 100 mm (con guía de diamante ancha y boquilla)
• Dimensiones máquina (L × W × H): 2670 × 2965 × 2300 mm
• Peso máquina: 4700 kg
• Capacidad del tanque dieléctrico: 900 L
• Desionizador: automático
• Filtro de papel: 2 uds
• Unidad de refrigeración: automática
