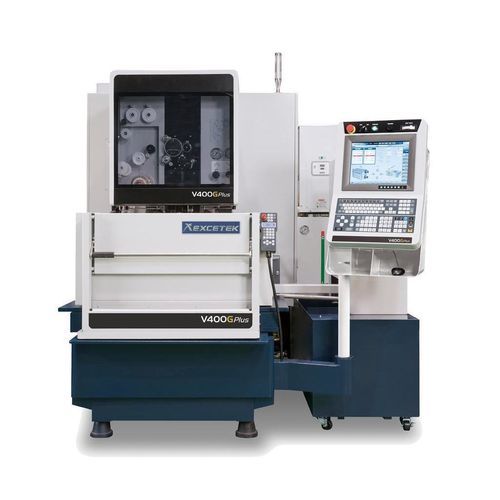

Máquina de electroerosión de hilo V400G Plus

wire EDMde precisiónCNC

Descripción breve
Máquina de electroerosión por hilo V400G Plus con recorrido X/Y 400 x 300 mm, U/V 80 x 80 mm y recorrido Z 220 mm (altura sumergida 210 mm). Control servo AC de 5 ejes, admite hilo Ø 0,15–0,3 mm, diseñada para mecanizado sumergido y operación continua sin supervisión.

Resumen
El V400G Plus forma parte de la serie G Plus. Proporciona electroerosión por hilo (EDM) de alta precisión con modos de mecanizado inteligentes, enhebrado automático del hilo (AWT) y funcionamiento de bajo consumo energético. Mejora el control de esquinas, reduce marcas de hilo y optimiza el acabado superficial para aplicaciones de utillaje y producción exigentes.

Estructura mecánica

• Diseño de celosía rígida en U y V para estabilidad estructural
• Mesas de trabajo en acero inoxidable con dureza HRC 50
• Construcción fundida validada por FEA para aumentar la rigidez
• Base de máquina con soporte extra ancho para mayor rigidez
• Brazo inferior refrigerado por agua para limitar la dilatación térmica y mantener la precisión
• Estructura de hierro fundido robusta para estabilidad dimensional a largo plazo

Inteligente y sencillo

• Variadas tecnologías de corte, interfaz intuitiva y monitorización remota para gestionar la producción más fácilmente

AWT rápido y fiable

• Enhebrado automático de hilo de alta velocidad para ranuras y enhebrado sumergido, permitiendo mecanizado multi-modelo sin supervisión

Mejora del rendimiento de mecanizado

• Módulo DPM y estabilizador de descarga para corte estable
• Estrategia de control de esquinas avanzada y mecanizado de radios manual
• Reducción de marcas de hilo durante cortes de aproximación
• Circuito de acabado micron para mejorar la calidad superficial

Ahorro de energía y reducción de costes

• Gestión inteligente de energía para reducir el consumo
• Compensación del consumo de hilo para optimizar costes operativos
• Diseño de fácil mantenimiento para reducir costes de servicio

Modo de mecanizado inteligente
HMI ergonómica con posicionamiento de la pieza, información de mantenimiento y diagnóstico, búsqueda de datos tecnológicos e interfaz gráfica para configuración y monitorización.

Enhebrado automático del hilo

• Mecanizado continuo sin supervisión día/noche con re-enhebrado automático en puntos de rotura ideales
• Función de recocido mejora la rectitud del hilo durante el enhebrado; enhebrado fiable en punto de rotura sin retornar al agujero inicial
• Enhebrado sumergido ejecutable sin vaciar el tanque
• Mecanizado de múltiples orificios: el sistema registra y salta los orificios no enhebrables y los recupera automáticamente
• Enhebrado asistido por chorro de agua disponible para piezas altas o mecanizado sumergido

Tecnología de corte

• Tipo A | Sin control: 0 | Con control: 0
• Tipo B | Sin control: 0 ~ -2 µm | Con control: -8 ~ -10 µm
• Tipo C | Sin control: 0 | Con control: 0
• Tipo D | Sin control: 0 ~ -2 µm | Con control: -8 ~ -10 µm

Característica de la máquina

• Ángulo de conicidad máximo ±22° / 80 mm con guía diamante ancha y boquilla
• Control servo AC de 5 ejes
• Diámetro de hilo soportado: 0,15 - 0,3 mm

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 uds
• Guía diamante x 2 uds
• Boquillas de lavado superior e inferior x 2 juegos
• Placas de energización x 2 uds
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal eje XY
• Eje W
• Viga de sujeción
• Jumbo Feeder L-50A
• AWT (Enhebrado automático del hilo)
• Doble puerta
• AVR 15KVA
• Puerta corredera motorizada (solo V650G & V850G)
• Transformador 15KVA
• Torre de señal
• Servicio de mensajes cortos (SMS)
• Sistema de monitor remoto
• Super Finish Circuit

Especificaciones técnicas

• Modelo: V400G Plus
• Tamaño máximo de pieza: 750 x 550 x 215 mm
• Peso máximo de pieza: 500 kg
• Recorrido ejes X/Y: 400 x 300 mm
• Recorrido ejes U/V: 80 x 80 mm
• Recorrido eje Z: 220 mm (altura sumergida 210 mm)
• Diámetro de hilo: 0,15 - 0,3 mm
• Número de ejes controlados: servo AC 5 ejes
• Ángulo de conicidad máximo: ±22° / 80 mm (con guía diamante ancha y boquilla)
• Tamaño de la máquina: 2100 x 2230 x 2175 mm
• Peso de la máquina: 2700 kg
• Capacidad del tanque de agua: 650 L
