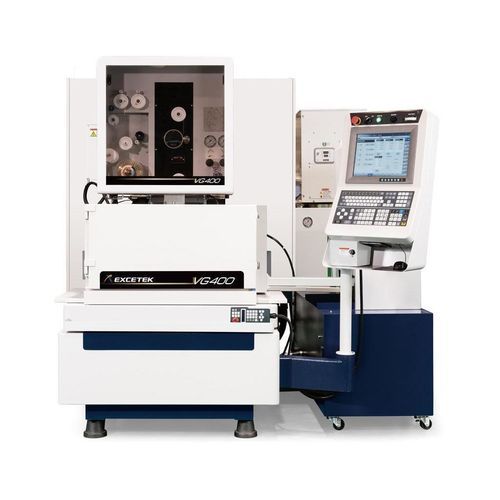

Máquina de electroerosión de hilo VG400

wire EDMde alta velocidadCNC

Resumen
Máquina de electroerosión por hilo de alta velocidad VG400 diseñada para mecanizado de precisión en 5 ejes. Cursos principales: X/Y 400 x 300 mm, U/V 80 x 80 mm, Z 220 mm. Huella compacta con estructura fundida pesada para estabilidad dimensional.

Especificación (resumen)

• Tamaño máquina: 2100 x 2300 x 2200 mm
• Curso X/Y: 400 x 300 mm
• Curso U/V: 80 x 80 mm
• Curso Z: 220 mm
• Ejes: 5 ejes controlados por servomotores AC
• Ángulo de conicidad máximo: ±22° / 100 mm (con guía de diamante ancha y boquilla)
• Peso de la máquina: 2700 kg

Estructura mecánica

• Diseño rígido de celosía U/V para minimizar la deformación
• Meseta de trabajo en acero inoxidable con dureza HRC 50° para resistencia al desgaste
• Estructura fundida diseñada mediante análisis FEA para aumentar la rigidez
• Base de máquina extra ancha para mejorar la estabilidad
• Brazo inferior refrigerado por agua para limitar la expansión térmica y mantener la precisión
• Fundación en hierro fundido robusta para precisión de mecanizado

Funciones Smart & Easy / AWT y productividad

• Varias tecnologías de corte con interfaz de operador intuitiva
• Monitorización remota y opciones de conectividad
• Enhebrado automático del hilo (AWT) de alta velocidad y fiable: enhebrado en ranura y en inmersión para reducir intervención humana
• Operación continua sin operador con re-enhebrado automático en puntos de rotura para ciclos prolongados

Mejora del rendimiento de mecanizado

• Módulo DPM y estabilizador de descarga para condiciones de corte estables
• Estrategia avanzada de control de esquinas y modos de radio manual
• Reducción de marcas de hilo durante el corte de aproximación
• Circuito de acabado micron para mejor calidad superficial

Ahorro de energía y bajo coste de operación

• Gestión inteligente de energía para reducir consumo
• Compensación de consumo de hilo para disminuir desperdicio
• Mantenimiento accesible para reducir tiempo y coste de servicio

Características de la máquina (adicionales)

• Meseta de trabajo en acero inoxidable (HRC 50°)
• Guía de diamante ancha y boquilla para control de conicidad
• Componentes refrigerados por agua para estabilizar comportamiento térmico

Modo de mecanizado inteligente e interfaz gráfica

• Panel HMI ergonómico con funciones gráficas para fácil manejo
• Funciones de posicionamiento de la pieza
• Información de mantenimiento y diagnóstico disponible en HMI
• Búsqueda de datos tecnológicos y funciones gráficas útiles

Enhebrado automático del hilo (AWT)

• Enhebrado en punto de rotura con recocido para mejorar la rectitud del hilo y fiabilidad sin volver al agujero de inicio
• Soporte de enhebrado sumergido (no es necesario vaciar/llenar el tanque)
• Mecanizado de múltiples agujeros: el sistema puede omitir agujeros con re-enhebrado fallido, registrarlos y retomarlos posteriormente
• Enhebrado asistido por chorro de agua para piezas altas o mecanizado sumergido
• Tiempos típicos de enhebrado/recocido según el espesor de la pieza (ejemplos disponibles en fábrica)

Tecnología de corte (resultados)

• Tipo A: Sin control 0 | Con control 0
• Tipo B: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm
• Tipo C: Sin control 0 | Con control 0
• Tipo D: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm

Sistema de monitorización remota

• Capacidad de monitorización remota disponible como opción

Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 unidades
• Guía de diamante x 2 unidades
• Boca de lavado superior e inferior x 2 juegos
• Placas energizadoras x 2 unidades
• Alambre de latón x 1 bobina
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal para ejes XY
• Eje W
• Viga de sujeción
• Jumbo Feeder L-50A
• AWT opcional en algunas configuraciones
• Doble puerta
• AVR 15KVA
• Transformador 15KVA
• Torre de señalización
• Servicio de mensajes cortos (SMS)
• Sistema de monitorización remota (opción)
• Super Finish Circuit

Especificaciones técnicas

• Modelo: VG400
• Tamaño máquina: 2100 x 2300 x 2200 mm
• Curso X/Y: 400 x 300 mm
• Curso U/V: 80 x 80 mm
• Curso Z: 220 mm
• Ejes: 5 ejes controlados por servomotores AC
• Ángulo de conicidad max: ±22° / 100 mm (con guía de diamante ancha y boquilla)
• Peso máquina: 2700 kg
• Dureza de la mesa: mesa inoxidable HRC 50°
• Funciones clave: Enhebrado automático del hilo (incluye enhebrado sumergido y en punto de rotura), módulo DPM, estabilizador de descarga, estrategias de control de esquinas, circuito de acabado micron
• Accesorios estándar y múltiples opciones de fábrica para automatización, alimentación, monitorización y acabado
