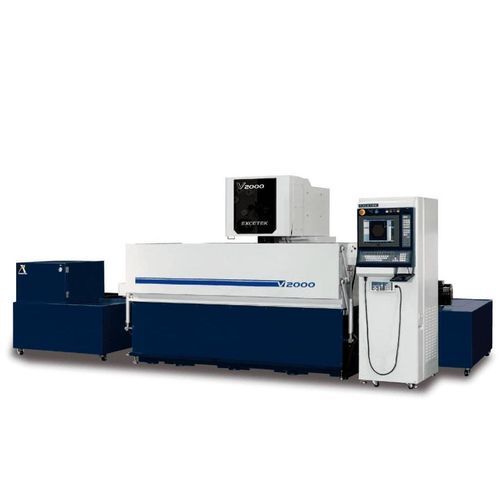

Máquina de electroerosión de hilo V2000

wire EDMCNC

Descripción breve
El V2000 es una máquina de electroerosión por hilo (WEDM) diseñada para el corte de precisión de piezas metálicas. Sus recorridos y volumen de pieza permiten mecanizar componentes de tamaño medio a grande en troquelería y fabricación de precisión.

Estructura mecánica - Características de la máquina

• Diseño de celosía rígida U/V para rigidez estructural
• Banco de trabajo en acero inoxidable con dureza HRC 50°
• Fundición de la máquina optimizada mediante análisis FEA para aumentar la rigidez
• Base de máquina de mayor anchura para mejorar la estabilidad
• Brazo inferior refrigerado por agua para reducir la dilatación térmica; ubicaciones de refuerzos (RIB) diseñadas por elementos finitos para rigidez optimizada

Precisión y exactitud

• Distancia ampliada entre guías lineales para mayor estabilidad
• Husillo de bolas clase C1 tratado criogénicamente
• Husillo soportado en ambos extremos y accionado por servomotor AC de alta resolución
• Capacidad de precisión hasta 1 µm en micropasos
• Calibración láser y compensación de error de paso
• Escala lineal de lazo cerrado opcional para retroalimentación
• Estructura de fundición como base de precisión

Modo de mecanizado inteligente

• Cálculo de alta frecuencia y control de pulsos mediante sistema embebido para reducir la carga del controlador
• Comunicación entre módulos por red RS-485
• Funciones CRC para verificar la integridad de los datos recibidos
• Chips ASIC para aumentar la estabilidad del circuito
• Funciones watchdog para autoprotección
• Retroalimentación de chispa en tiempo real para condiciones de erosión estables

Enhebrado automático del hilo (AWT)

• Enhebrado en punto de rotura; función de recocido que mejora la rectitud del hilo durante el enhebrado
• Enhebrado fiable en el punto de rotura sin volver al orificio inicial
• Soporta enhebrado en inmersión para ejecutar enhebrado durante el mecanizado sumergido sin vaciar/llenar el tanque
• Función de mecanizado multi-orificio: si el re-enhebrado falla, el sistema salta el orificio, registra su ubicación y vuelve más tarde para completar el corte
• Funciones AWT Monitor y AWT Result Monitor
• Asistencia por chorro de agua para enhebrar piezas altas; soporta enhebrado hasta 500 mm de espesor

Control

• Dispositivo CNC: PC industrial
• CPU: Pentium 64-bit de alta velocidad
• Interfaz de operación: pantalla táctil LCD 15", teclado, ratón
• Interfaces de entrada: LAN, USB, Floppy, RS-232
• Capacidad de memoria: tarjeta CF 512 MB
• Unidad mínima de comando: 0.0001 mm
• Dimensión programable máx.: ±9999.9999 mm
• Unidad: Métrico / Pulgada conmutables
• Interfaz gráfica para asistir operaciones; watchdog durante mecanizado; control remoto accesorio estándar; base de datos de tecnologías de corte e información de parámetros y mantenimiento disponible

Electrónica y tecnologías de mecanizado

• Sistema generador AC Electrolysis Free (EF) para mejorar el rendimiento de corte
• Solución de cortocircuito: circuito de descarga especial para eliminar cortocircuitos durante un mal alineado de enhebrado
• RTS (Real Time Sparking): respuesta rápida para ajustar condiciones y mejorar eficiencia de corte
• Diseño modular de PCB con indicación LED para facilitar el mantenimiento

Acabado superficial

• Super Finish Circuit (opción): tecnología de alta frecuencia para lograr Ra < 0.2 µm en un solo corte con 4 repasos
• Acabado demostrado en acero SKD-11 espesor 30 mm
• Parámetros de control de esquina para reducir el 'washout' y mejorar compatibilidad de moldes, calidad y velocidad de mecanizado

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 uds
• Guía de diamante x 2 uds
• Bocas de lavado superior e inferior x 2 juegos
• Placas energizadoras x 2 uds
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal ejes XY
• Eje W
• Viga de sujeción
• Alimentador Jumbo L-50A
• AWT
• Doble puerta
• AVR 15KVA
• Transformador 15KVA
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitorización remota
• Super Finish Circuit

Especificaciones técnicas

• Modelo: V2000
• Tamaño máximo de pieza: 2400 x 700 x 345 mm
• Peso máximo de pieza: 2500 kg
• Recorrido ejes X/Y: 2000 x 450 mm
• Recorrido ejes U/V: 160 x 160 mm
• Recorrido eje Z: 350 mm
• Tamaño de la máquina: 5260 x 3135 x 2200 mm
• Capacidad del tanque: 2500 L
