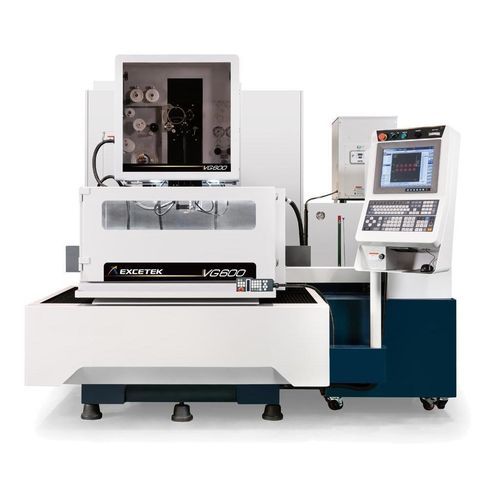

Máquina de electroerosión de hilo VG600

de hilowire EDMde alta precisión

Descripción general
Ejes X/Y: 600 x 400 mm
Ejes U/V: 120 x 120 mm
Eje Z: 310 mm

Especificación

• Modelo: VG600
• Tamaño de la máquina: 2550 x 2600 x 2200 mm
• Recorrido X/Y: 600 x 400 mm
• Recorrido U/V: 120 x 120 mm
• Recorrido Z: 310 mm
• Ejes controlados: 5 ejes con servomotores AC
• Ángulo máximo de conicidad: ±26°/100 mm (con guía de diamante ancha y boquilla)
• Peso de la máquina: 4400 kg
• Meseta de trabajo: acero inoxidable, dureza HRC 50°

Características
Estructura mecánica

• Interfaz y control: HMI ergonómica, monitorización remota y funciones operativas convenientes
• AWT (enhebrado automático del hilo): enhebrado fiable en ranura y en inmersión para reducir la intervención del operario
• Módulos de rendimiento: módulo DPM, estabilizador de descarga, circuito de acabado micrón y estrategias de control de esquinas
• Gestión de energía: control inteligente y compensación del consumo de hilo para reducir costes operativos
• Diseño U/V rígido y base extra ancha
• Meseta en acero inoxidable y componentes de la máquina diseñados por FEA para mayor rigidez
• Brazo inferior refrigerado por agua para limitar la expansión térmica y mantener la precisión

Modo de mecanizado inteligente

• Panel HMI gráfico ergonómico y búsqueda integrada de datos tecnológicos
• Funciones de posicionamiento y sincronización de la pieza
• Información de mantenimiento, diagnóstico y registros de operación accesibles

Enhebrado automático del hilo

• Operación continua desatendida con re-enhebrado automático en puntos de rotura
• Función de recocido para mejorar la rectitud del hilo durante el enhebrado; fiabilidad cercana al 100 % sin volver al orificio inicial
• Enhebrado sumergido: posible sin drenar el tanque
• Fresado multiagujero: el sistema omite y registra los enhebrados fallidos y vuelve más tarde para completar el corte
• Enhebrado asistido por chorro de agua para piezas altas o condiciones sumergidas
• Tiempos de ejemplo: 100 mm de espesor — recocido y corte ≈ 10 s; enhebrado ≈ 10 s

Tecnología de corte
Comparación del control de conicidad con y sin control:
A | Sin control: 0 | Con control: 0
B | Sin control: 0 ~ -2 µm | Con control: -8 ~ -10 µm
C | Sin control: 0 | Con control: 0
D | Sin control: 0 ~ -2 µm | Con control: -8 ~ -10 µm


Sistema de monitorización remota
Capacidad de monitorización remota del estado de la máquina y del funcionamiento.

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 uds
• Guía de diamante x 2 uds
• Boquillas de lavado superior e inferior x 2 juegos
• Placas de activación x 2 uds
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal en ejes XY
• Eje W
• Viga de sujeción
• Jumbo Feeder L-50A
• AWT (Enhebrado automático)
• Puerta doble
• AVR 15 KVA
• Puerta deslizante motorizada (solo V650G & V850G)
• Transformador 15 KVA
• Torre de señal
• Servicio de mensajes cortos (SMS)
• Sistema de monitorización remota
• Super finish circuit

Especificaciones técnicas

• Modelo: VG600
• Tamaño de la máquina: 2550 x 2600 x 2200 mm
• Recorrido X/Y: 600 x 400 mm
• Recorrido U/V: 120 x 120 mm
• Recorrido Z: 310 mm
• Ejes controlados: 5 ejes servomotores AC
• Ángulo máximo de conicidad: ±26°/100 mm (con guía de diamante ancha y boquilla)
• Peso de la máquina: 4400 kg
• Material/dureza de la mesa: Acero inoxidable, HRC 50°
• Módulos clave: Módulo DPM, estabilizador de descarga, circuito de acabado micrón
• Enhebrado automático (AWT) con enhebrado sumergido y asistencia por chorro de agua
