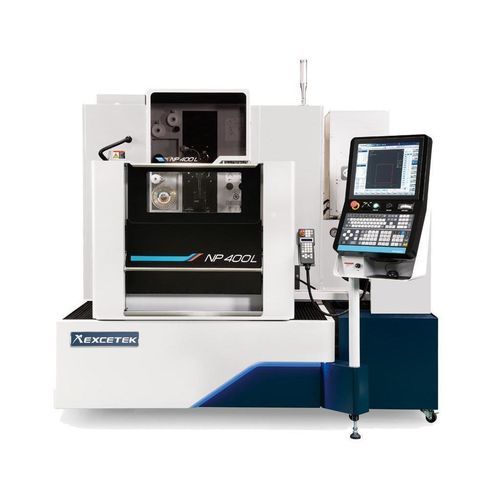

Máquina de electroerosión de hilo NP400L CE

wire EDMde precisión

Resumen del producto
Máquina de electroerosión por hilo de precisión NP400L CE, tipo sumergido, diseñada para contorneado preciso y acabados finos en piezas metálicas. Recorridos principales: X/Y 400 x 300 mm; U/V 80 x 80 mm; Z 220 mm. Adecuada para producción multi-pieza y operación desatendida.

Puntos destacados

• Conformidad TÜV CE para seguridad de la máquina y cumplimiento del diseño.
• Puerta deslizante motorizada para reducir el espacio de instalación y facilitar el acceso.

Características clave

• Precisión
  • Smart Corner Control, procesamiento de descarga estable y Super Finish Circuit (SFC) para mejorar la precisión dimensional y el acabado superficial.
• Eficiencia
  • Módulo DPM, control de marca de precisión y sistema generador Electrolysis Free (EF) para optimizar el rendimiento de corte.
• Rentabilidad
  • Control de acceso inteligente y funciones de reducción del consumo de hilo para disminuir costes operativos.
• Conectividad inteligente
  • Monitorización remota, conectividad de controladores y soporte para dispositivos portátiles para supervisión de procesos.
• Automatización
  • Auto Wire Threading de alta velocidad, transferencia robotizada de piezas y medición/corrección automática con sonda para reducir tiempos de montaje.

Sistema de accionamiento por motor lineal
Motor lineal con control de temperatura mediante circulación de agua para minimizar la deriva térmica y mejorar la precisión de mecanizado. Incluye reglas digitales de alta resolución 0,1 µm y controlador para posicionamiento preciso y acabados ultra-finos.

Auto Wire Threading (AWT)

• Capacidad de enhebrado sumergido de 200 mm.
• Enhebrado desde el punto de rotura en espesor de 400 mm.
• Ejemplo de ciclo AWT de alta velocidad: para espesor de 100 mm - recocido y corte del hilo: 10 s; enhebrado: 10 s.
• AWT fiable para operación continua sin vigilancia; asistencia por chorro de agua permite enhebrado en piezas hasta 500 mm.

Medición en línea y mecanizado multi-pieza
Medición y calibración integradas en mesa que reducen errores de ajuste y tiempo de ciclo. Comandos macro automatizan la medición y calibración de puntos de referencia; comprobaciones directas en mesa evitan errores por desmontaje/remontaje. Soporta compensación automática de planitud 3D y paralelismo y transición automática a la siguiente pieza.

Tecnología de corte (tabla)

• Tipo A: Sin control: 0 ; Con control: 0
• Tipo B: Sin control: 0 ~ -2 µm ; Con control: -8 ~ -10 µm
• Tipo C: Sin control: 0 ; Con control: 0
• Tipo D: Sin control: 0 ~ -2 µm ; Con control: -8 ~ -10 µm

Detalles de la máquina

• Diseño de celosía rígida U/V para mayor rigidez.
• Mesada de trabajo en acero inoxidable endurecido aprox. HRC 50°.
• Fundición y chasis optimizados por análisis FEA para mayor rigidez.
• Base de máquina con área de soporte extra ancha para estabilidad.

Operatividad mejorada

• HMI gráfico con diseño ergonómico para operación sencilla.
• Funciones de posicionamiento de pieza, mantenimiento y diagnóstico, y búsqueda de datos tecnológicos disponibles en la interfaz.
• Mesa endurecida en 4 caras; seguridad certificada TÜV; puerta deslizante motorizada para instalación compacta.

Accesorios
Accesorios estándar

• Escala lineal eje XY
• Hilo de latón x 1 carrete
• AWT (Auto Wire Threading)
• Herramienta de sujeción x 1 juego
• Resina intercambiadora de iones x 10 L
• Plantilla de alineación vertical x 1 juego
• Filtro de papel x 2 uds
• Guía de diamante x 2 uds
• Boquillas de lavado sup./inf. x 2 juegos
• Placas energizantes x 2 uds

Opciones

• Viga de sujeción
• Eje W
• AVR 15 KVA
• Alimentador Jumbo L-50A
• Transformador 15 KVA
• Servicio de mensajes cortos (SMS)
• Torre de señal
• Sistema de monitor remoto
• Sistema de medición automática
• Super Finish Circuit

Especificaciones

• Modelo: NP400L CE (Tipo sumergido)
• Tamaño máximo pieza: 750 x 550 x 215 mm
• Diámetro de hilo: 0,15 - 0,3 mm
• Peso máximo pieza: 500 kg
• Ejes controlados: eje XY motor lineal; ejes U, V, Z servo AC
• Recorrido mesa (X Y): 400 x 300 mm
• Ángulo de conicidad máximo: ±22° / 80 mm con guía de diamante ancha y boquilla
• Recorrido U & V: 80 x 80 mm
• Dimensiones máquina: 2260 x 2525 x 2100 mm
• Recorrido Z: 220 mm
• Peso máquina: 3050 kg
• Capacidad tanque dieléctrico: 650 L
• Desionizador: auto
• Filtro de papel: 2 uds
• Unidad chiller: auto
