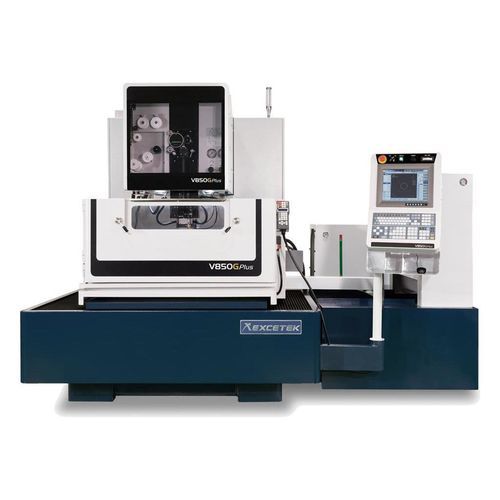

Máquina de electroerosión de hilo V850G Plus

wire EDMCNC

Descripción breve
Máquina de electroerosión por hilo para corte de precisión con ejes X/Y 800 x 500 mm, U/V 160 x 160 mm, Z 350 mm (altura sumergida 310 mm).

Visión general

• Serie G Plus diseñada para operaciones de corte por hilo automatizadas y con supervisión limitada.

Características

• Smart & Easy: múltiples tecnologías de corte, interfaz intuitiva, acceso remoto y funciones operativas prácticas.
• AWT fiable y de alta velocidad: enhebrado automático para ranuras y enhebrado en inmersión, reduciendo la intervención del operario en producción multi-modelo.
• Mejora del rendimiento de mecanizado: módulo DPM, estabilizador de descarga, estrategias de control de esquinas mejoradas, mecanizado de radios manual y nuevo circuito de acabado micron para minimizar marcas de hilo.
• Ahorro de energía y bajo coste operativo: gestión inteligente de potencia, compensación del consumo de hilo y mantenimiento simplificado.

Estructura mecánica

• Diseño de armadura rígida U/V.
• Mesa de trabajo en acero inoxidable templada a HRC 50°.
• Fundición de la máquina optimizada mediante análisis FEA para aumentar la rigidez.
• Base de máquina de diseño extra ancho.
• Brazo inferior refrigerado por agua para limitar la dilatación térmica y mejorar la precisión.
• Estructura robusta de hierro fundido como base de precisión.

Modo de mecanizado inteligente

• Panel HMI gráfico con operación ergonómica.
• Funciones de posicionamiento de la pieza.
• Información de mantenimiento y diagnóstico.
• Búsqueda de datos tecnológicos y funciones de asistencia a la operación.

Enhebrado automático del hilo

• Funcionamiento continuo no tripulado día/noche con enhebrado automático en puntos de rotura ideales.
• Función de recocido que mejora la rectitud del hilo durante el enhebrado; permite enhebrar en el punto de rotura sin volver al orificio inicial.
• Enhebrado sumergido: enhebrado posible durante el mecanizado sumergido sin vaciar el tanque.
• Mecanizado de múltiples orificios: si el re-enhebrado falla, el sistema omite el orificio y registra su posición para recuperación posterior.
• Enhebrado asistido por chorro de agua para piezas altas o mecanizado sumergido.
• Ejemplos de ciclos: recocido y corte ~10 s; enhebrado ~10 s (espesor pieza 100 mm). Enhebrado bajo agua en punto de rotura soportado para gran espesor (ej.: 800 mm).

Tecnología de corte

• Tipo A: Sin control 0 | Con control 0
• Tipo B: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm
• Tipo C: Sin control 0 | Con control 0
• Tipo D: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm

Sistema de monitorización remota

• Monitorización remota para observar el estado de la máquina y supervisar los procesos de mecanizado.

Característica de la máquina (nivel alto)

• Control máximo de conicidad ±30°/100 mm con guía de diamante ancha y boquilla.
• Mejoras de estabilidad y rigidez para precisión y fiabilidad a largo plazo.

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 uds
• Guía de diamante x 2 uds
• Boquilla de lavado superior e inferior x 2 juegos
• Placas de energización x 2 uds
• Hilo de latón x 1 bobina
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Regla lineal ejes XY
• Eje W
• Viga de sujeción
• Alimentador Jumbo L-50A
• AWT (Automatic Wire Threading)
• Doble puerta
• AVR 15KVA
• Puerta corredera motorizada (Only V650G & V850G)
• Transformador 15KVA
• Torre de señal
• Servicio de mensajes cortos (SMS)
• Sistema de monitorización remota
• Super Finish Circuit

Especificaciones técnicas

• Nombre comercial: V850G Plus
• Tamaño máximo pieza: 1100 x 850 x 345 mm
• Peso máximo pieza: 1100 kg
• Recorrido ejes X/Y: 800 x 500 mm
• Recorrido ejes U/V: 160 x 160 mm
• Recorrido eje Z: 350 mm (altura sumergida 310 mm)
• Diámetro de hilo: 0,15 - 0,3 mm
• Número de ejes controlados: servomotor AC 5 ejes
• Ángulo de conicidad máximo: ±30° / 100 mm con guía de diamante ancha y boquilla
• Tamaño máquina: 2840 x 2900 x 2290 mm
• Peso máquina: 5000 kg
• Capacidad tanque de agua: 1050 L
