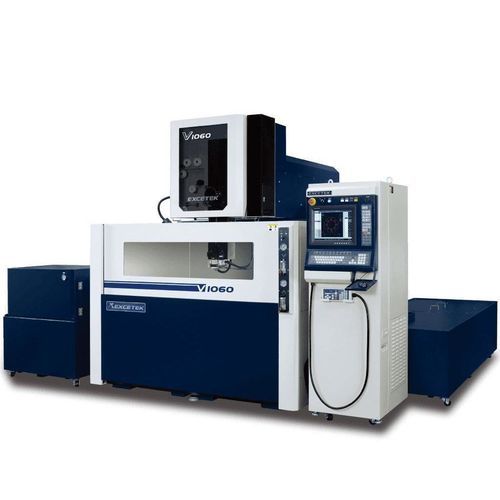

Máquina de electroerosión wire EDM V1060

de alta precisiónde precisiónCNC

Descripción breve
Ejes X/Y: 1000 x 600 mm
Ejes U/V: 160 x 160 mm (260 x 260 mm)
Eje Z: 350 / 500 mm

Especificación (resumen)
V1060 - Z350 / Z500
Tamaño máximo de la pieza: 1500 x 1000 x 345 mm (495 mm)
Diámetro del hilo: 0,2 - 0,33 mm
Peso máximo de la pieza: 3000 kg
Número de ejes controlados: 5 ejes servomotor AC
Recorrido de mesa X Y: 1000 x 600 mm
Ángulo máximo de conicidad: ±30°/100 mm con guía de diamante ancha y boquilla
Recorrido ejes U & V: 160 x 160 mm (260 x 260 mm)
Tamaño máquina: 3460 x 3260 x 2310 mm (Z350); 4210 x 3260 x 2390 mm (Z500)
Recorrido eje Z: 350 / 500 mm
Peso máquina: V1060 - Z350 / Z500 : 7300 / 7650 kg
Capacidad del tanque: V1060 - Z350 / Z500 : 1800 / 2500 L
Recorrido Z opcional: 500 mm (altura sumergida 500 mm)

Estructura mecánica

• Diseño de celosía rígida U, V
• Mesa de acero inoxidable con dureza HRC 50°
• Fundición de la máquina diseñada según análisis FEA para aumentar la rigidez
• Base de máquina con diseño extra ancho
• Brazo inferior refrigerado por agua para evitar la dilatación térmica y mejorar la precisión; ubicaciones de las costillas optimizadas por FEA para el equilibrio térmico

Precisión y movimiento

• Distancia ampliada entre guías lineales para mayor precisión
• Tratamiento criogénico del husillo de bolas clase C1
• Husillo de bolas soportado por ambos lados y accionado por servomotor AC de alta resolución, posibilitando exactitud en incrementos de micro paso hasta 1 µm
• Calibración láser y compensación de error de paso
• Escala lineal en lazo cerrado disponible como opción
• Estructura robusta de hierro fundido como base de precisión

Modo de mecanizado inteligente y electrónica

• Cálculo de alta frecuencia y control de pulso
• Sistema empotrado que reduce la carga de control
• Redes RS-485 para comunicación de grupos de módulos
• Funciones CRC para verificar la integridad de los datos recibidos
• Uso de chip ASIC para aumentar la estabilidad del circuito
• Funciones watchdog para autoprotección
• Retroalimentación de chispa en tiempo real (RTS) para erosión estable y tiempo de respuesta corto para ajustar descargas ineficaces
• Sistema generador AC Electrolysis Free (EF) para mejorar el rendimiento de corte
• Solución de cortocircuito: circuito de descarga especial para eliminar condiciones de cortocircuito durante el enhebrado/desalineamiento y mejorar la eficiencia de mecanizado

Enhebrado automático de hilo (AWT)

• Enhebrado en punto de rotura con función de recocido para mejorar la rectitud del hilo; enhebrado en punto de rotura durante el mecanizado con fiabilidad prácticamente del 100% sin volver al orificio inicial
• Enhebrado en inmersión: el enhebrado se puede ejecutar durante el mecanizado sumergido sin vaciar el tanque
• Mecanizado de múltiples agujeros: si el re-enhebrado falla, el sistema salta el agujero, registra su ubicación y lo recupera más tarde para completar el corte
• Capacidades AWT Monitor y AWT Result Monitor
• Enhebrado con chorro de agua para piezas altas; la función de chorro de agua permite enhebrar hasta 500 mm de espesor

Control / Interfaz

• Equipo CNC: PC industrial
• CPU: Pentium 64-bit de alta velocidad
• Interfaz de operación: pantalla táctil LCD 15", teclado, ratón
• Interfaces de entrada: LAN, unidad USB, disquete, RS-232
• Capacidad de memoria: tarjeta CF 512 MB
• Unidad de comando mín.: 0,0001 mm
• Dimensión programable máx.: ±9999,9999 mm
• Unidad: conmutación Métrico / Pulgada
• Sistema de diseño modular con LEDs en módulos I/O para mantenimiento e indicación de estado
• Funciones Watch Dog y control remoto (accesorio estándar)

Acabado superficial
Super Finish Circuit (opcional): tecnología de acabado de superficie de alta frecuencia para generar rugosidad menor a Ra 0,2 µm lograble en un solo corte con 4 pasadas. Adecuado para materiales como SKD-11 hasta espesores especificados.

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 pcs
• Guía de diamante x 2 pcs
• Boquilla de lavado superior e inferior x 2 juegos
• Placas de energización x 2 pcs
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal ejes XY
• Eje W
• Viga de sujeción
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Puerta doble
• AVR 15KVA
• Transformador 15KVA
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitor remoto
• Super Finish Circuit

Características adicionales destacadas

• Enhebrado con recocido para mejorar la rectitud del hilo
• RTS (Real Time Sparking) con respuesta corta para mejorar la eficiencia de corte
• Base de datos de tecnologías de corte y asistente de iconos para el usuario en parámetros y mantenimiento

Especificaciones técnicas

• Modelo: V1060 (Z350 / Z500)
• Recorrido mesa (X x Y): 1000 x 600 mm
• Recorrido U & V: 160 x 160 mm (opción 260 x 260 mm)
• Recorrido eje Z: 350 mm o 500 mm (opción)
• Tamaño máximo de la pieza: 1500 x 1000 x 345 mm (495 mm)
• Diámetro del hilo: 0,2 - 0,33 mm
• Peso máximo de la pieza: 3000 kg
• Ejes controlados: 5 ejes servomotor AC
• Dimensiones máquina: 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Peso máquina: 7300 kg (Z350) / 7650 kg (Z500)
• Capacidad del tanque: 1800 L (Z350) / 2500 L (Z500)
• Ángulo máximo de conicidad: ±30°/100 mm con guía de diamante ancha y boquilla
• Accesorios estándar y opcionales como los listados arriba
