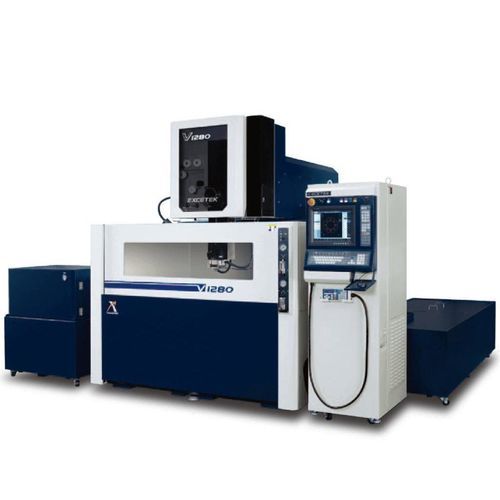

Máquina de electroerosión wire EDM V1280

de alta precisiónde precisión

Resumen del producto
Ejes X/Y: 1200 x 800 mm
Ejes U/V: 260 x 260 mm
Eje Z: 500 mm (opciones 600 / 800 mm)
Modelo: V1280 - Z500/Z600/Z800 máquina EDM por hilo CNC
Tamaño máximo de la pieza: 1650 x 1200 x 495 mm (opción 595/795 mm)
Diámetro del hilo: 0,2 - 0,33 mm
Peso máximo de la pieza: 4000 kg
Ejes controlados: servomotor AC de 5 ejes

Especificaciones

• Recorrido de mesa (X x Y): 1200 x 800 mm
• Recorrido ejes U & V: 260 x 260 mm
• Recorrido eje Z: 500 mm (opciones 600 / 800 mm)
• Ángulo máximo de conicidad: ±30°/100 mm (con guía y boquilla de diamante ancha)
• Tamaño máximo de la pieza: 1650 x 1200 x 495 mm (opción 595/795 mm)
• Peso máximo de la pieza: 4000 kg
• Diámetro de hilo compatible: 0,2 - 0,33 mm
• Ejes controlados: servomotor AC de 5 ejes
• Dimensiones y pesos de la máquina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacidad del tanque de agua: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

Estructura mecánica

• Diseño de celosía rígida U/V
• Mesa de trabajo en acero inoxidable con dureza HRC 50°
• Cuerpo de máquina fundido diseñado según análisis FEA para aumentar la rigidez
• Base de máquina de diseño extra ancho
• Brazo inferior refrigerado por agua para prevenir la expansión térmica; ubicaciones de refuerzos diseñadas por FEA para asegurar el balance térmico y la rigidez

Precisión y movimiento

• Mayor distancia entre guías lineales
• Tratamiento criogénico de husillo de bolas clase C1
• Husillo de bolas soportado en ambos extremos y servomotor AC de alta resolución que logra precisión de micro-pasos hasta 1 µm
• Calibración láser y compensación de error de paso
• Escala lineal en lazo cerrado (opcional)
• Estructura de máquina en hierro fundido como base de precisión

Modo de mecanizado inteligente

• Cálculo de alta frecuencia y control de pulsos; sistema embebido para reducir la carga de control
• Red RS-485 para transmisión de datos entre grupos de módulos
• Funciones CRC para verificar la integridad de los datos recibidos
• Chip ASIC para aumentar la estabilidad del circuito
• Funciones watchdog para auto-protección
• Retroalimentación en tiempo real de la información de chispa para estabilizar la erosión por chispa

Enhebrado automático del hilo

• Enhebrado en punto de rotura: recocido que mejora la rectitud del hilo; enhebrado en punto de rotura durante el mecanizado con fiabilidad cercana al 100% sin volver al agujero de inicio
• Enhebrado sumergido: puede ejecutarse durante el mecanizado en inmersión sin vaciar/llenar el tanque
• Función de mecanizado múltiple de agujeros: si el re-enhebrado falla, el sistema salta el agujero actual, registra su ubicación y lo recupera más tarde para completar el corte
• Enhebrado con chorro de agua para piezas altas; enhebrado fiable que permite operación continua sin supervisión; el chorro de agua permite enhebrado hasta 500 mm de espesor

Control

• Interfaz gráfica; control EXCETEK serie V (W6)
• Equipo CNC: PC industrial
• CPU: Pentium 64 bits de alta velocidad
• Interfaz de operación: pantalla táctil LCD de 15", teclado, ratón
• Interfaces de entrada: LAN, USB, Floppy, RS-232
• Capacidad de memoria: tarjeta CF 512 MB
• Unidad mínima de comando: 0,0001 mm
• Dimensión programable máxima: ±9999.9999 mm
• Unidades: Métrico / Pulgada conmutables
• Control remoto: accesorio estándar

Funciones eléctricas y de mecanizado

• Generador AC Electrolysis Free (EF) para mejorar el rendimiento de corte
• Solución de cortocircuito: circuito de descarga especial para eliminar cortocircuitos durante desalineación de enhebrado y mejorar la eficiencia
• RTS (Real Time Sparking): retroalimentación rápida de descargas ineficaces y ajuste automático de condiciones para mejorar la eficiencia de corte

Acabado superficial
Circuito Super Finish (opción): tecnología de acabado de alta frecuencia capaz de alcanzar rugosidad Ra < 0,2 µm en un solo corte con 4 repasos, demostrado en aceros como SKD-11 (ej. espesor 30 mm).

Accesorios

Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 uds
• Guía de diamante x 2 uds
• Boquillas de lavado superior e inferior x 2 juegos
• Placas de energización x 2 uds
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal ejes XY
• Eje W
• Viga de sujeción
• Alimentador Jumbo L-50A
• AWT (Automatic Wire Threading)
• Doble puerta
• AVR 15KVA
• Transformador 15KVA
• Servicio de mensajes cortos (SMS)
• Torre de señal
• Sistema de monitoreo remoto
• Super Finish Circuit

Especificaciones técnicas

• Modelo: V1280 (variantes Z500 / Z600 / Z800)
• Recorrido mesa (X x Y): 1200 x 800 mm
• Recorrido ejes U & V: 260 x 260 mm
• Recorrido eje Z: 500 mm (opciones 600 / 800 mm)
• Tamaño máximo de la pieza: 1650 x 1200 x 495 mm (opción 595/795 mm)
• Peso máximo de la pieza: 4000 kg
• Diámetro de hilo compatible: 0,2 - 0,33 mm
• Ejes controlados: servomotor AC de 5 ejes
• Dimensiones y peso de la máquina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacidad del tanque de agua: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• Ángulo máximo de conicidad: ±30°/100 mm (con guía y boquilla de diamante ancha)
