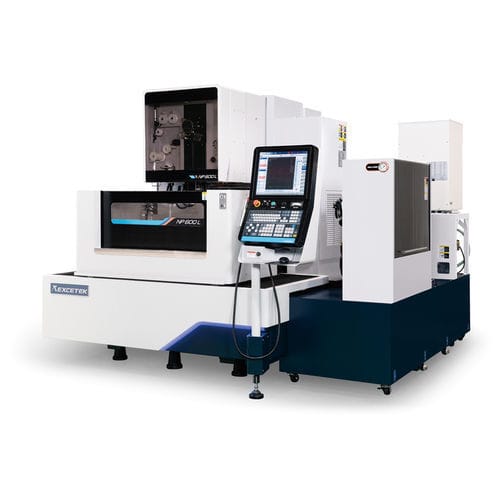

Máquina de electroerosión wire EDM NP600L

de precisiónCNC

Descripción breve Ejes X/Y : 600 x 400 mm Ejes U/V : 160 x 160 mm Eje Z : 410 mm (opción) Destacados

• Cumple con la conformidad TUV CE: seguridad y diseño ergonómico de fácil manejo.
• Diseño de puerta deslizante eléctrica para ahorrar espacio de instalación y permitir un funcionamiento ligero.

Especificaciones

• Modelo: NP600L (Tipo sumergido)
• Medida máx. de la pieza de trabajo: 1000 x 700 x 345 mm
• Diámetro del hilo: 0,15 - 0,3 mm
• Peso máx. de la pieza de trabajo: 800 kg
• Número de ejes controlados: Motor lineal del eje XY, servomotor de CA del eje UV Z
• Desplazamiento de la mesa de X Y: 600 x 400 mm
• Ángulo cónico máximo: ±30° / 100 mm con guía de diamante ancha y boquilla
• Desplazamiento de los ejes U y V: 160 x 160 mm
• Dimensiones de la máquina: 2670 x 2965 x 2300 mm
• Recorrido del eje Z: 410 mm (opcional)
• Peso de la máquina: 4700 kg

Tanque dieléctrico

• Capacidad del depósito: 900 L
• Desionizador: automático
• Filtro de papel: 2 unidades
• Unidad de refrigeración: automática

Características

Alta precisión

• Control inteligente de esquinas
• Procesamiento de descarga estable
• Circuito de superacabado (SFC) para mejorar la precisión

Eficiencia

• DPM control de marcas de precisión
• Sistema generador sin electrólisis (EF)

Coste efectivo

• Control de acceso inteligente
• Reducción del consumo de cable
• Precio económicoeconómico

Inteligente conexión en red

• Gestión de monitor remoto
• Conector de controlador
• Monitor de dispositivo portátil

Automatización

• Enhebrado automático de hilo (AWT) de alta velocidad
• Transferencia de pieza por brazo robot
• Medición y corrección automática de la sonda

Características de la máquina

• Diseño rígido en U, V
• Mesa de trabajo de acero inoxidable con dureza HRC 50°
• Fundición de la máquina diseñada en base al análisis FEA para aumentar la rigidez
• Base de la máquina extra ancha

Sistema de accionamiento del motor de eje lineal La máquina proporciona un control constante de la temperatura para mejorar la precisión del mecanizado reduciendo el calor generado en el motor lineal. La circulación de agua reduce la temperatura del campo magnético del motor lineal, proporcionando un alto empuje, alta eficiencia y bajo consumo de energía. Una regla digital de alta resolución de 0,1 μm y un controlador permiten un conformado de alta precisión y un acabado ultrafino. Mejora de la operatividad

• Interfaz gráfica / HMI fácil de usar con diseño ergonómico
• Funciones de posicionamiento de la pieza de trabajo, información de mantenimiento y diagnóstico, y funciones de búsqueda de datos tecnológicos

Mesa de acero inoxidable endurecido de 4 lados

• Diseño de seguridad y metal con certificaciónTUV
• Diseño de puerta deslizante eléctrica para ahorrar espacio de instalación y permitir un funcionamiento ligero

Enhebrado automático del cable

• 200 mm de capacidad de roscado sumergido
• 400 mm de espesor de roscado en el punto de rotura
• Sistema de roscado automático de alambre de alta velocidad: para 100 mm de espesor de pieza - recocido y corte de alambre: 10 seg, enhebrado: 10 seg
• El fiable diseño AWT admite un funcionamiento continuo sin personal las 24 horas del día y puede roscar desde el punto de rotura del alambre
• La función de chorro de agua permite roscar piezas de hasta 500 mm

Sistema de medición en línea La medición y calibración en línea antes del mecanizado reducen enormemente el tiempo de calibración. Las macros de medición automáticas calibran el punto de referencia para mejorar la precisión del mecanizado. Después del mecanizado, la medición directa sobre la mesa evita errores de desmontaje/remontaje de la pieza.

• Compensación automática de la planitud 3D de la pieza de trabajo
• Compensación automática del paralelismo (AR)
• Medición automática del punto de referencia de mecanizado
• Procesamiento con enhebrado automático de hilo AWT
• Continuación automática a la siguiente pieza de trabajo tras la finalización

Tecnología de corte (mesa) Tipo | Sin control | Con control A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Accesorios

Accesorios estándar

• Escala lineal eje XY
• Hilo de latón x 1 bobina
• AWT (enhebrado automático de hilo)
• Herramienta de sujeción x 1 juego
• Resina de intercambio iónico x 10 L
• Pinza de alineación vertical vertical x 1 juego
• Filtro de papel x 2 piezas
• Guía de diamante x 2 piezas
• Boquilla de lavado superior e inferior x 2 juegos
• Placas de energización x 2 piezas

Opciones

• Viga de sujeción
• Eje W-Eje
• AVR 15 KVA
• Alimentador Jumbo L-50A
• Transformador 15 KVA
• Puerta frontal automática (Sólo NP600L)
• Servicio de mensajes cortos (SMS)
• Torre de señalización
• Sistema de monitorización a distancia
• Sistema de medición automática
• Circuito de superacabado

Características / especificaciones técnicas

• Modelo: NP600L
• Recorrido de la mesa (X x Y): 600 x 400 mm
• Recorrido de los ejes U/V: 160 x 160 mm
• Recorrido del eje Z (opcional): 410 mm
• Medida máx. de la pieza: 1000 x 700 x 345 mm
• Peso máx. de la pieza: 800 kg
• Diámetro del hilo: 0,15 - 0.3 mm
• Dimensiones de la máquina (L x A x A): 2670 x 2965 x 2300 mm
• Peso de la máquina: 4700 kg
• Capacidad del depósito dieléctrico: 900 L
• Desionizador: automático; Filtro de papel: 2 piezas; Unidad de refrigeración: automática
• Ejes: Motor lineal XY; UV y Z servo AC (Z opcional)
