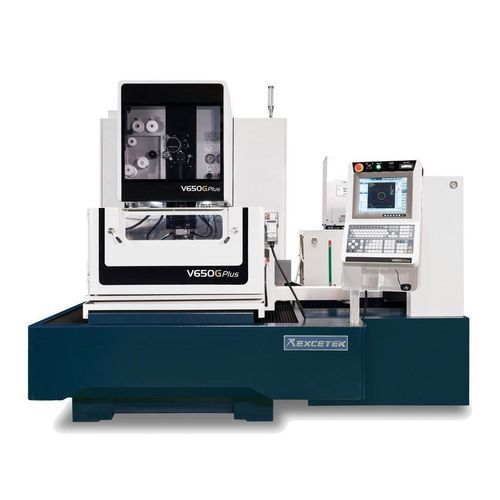

Máquina de electroerosión wire EDM V650G Plus

de precisiónCNC

Descripción corta
V650G Plus es una máquina EDM de hilo (WEDM) de 5 ejes con recorrido X/Y de 650 x 400 mm y recorrido Z seleccionable 350 / 410 / 500 mm (altura sumergida 310 mm). Admite diámetro de hilo 0,15–0,3 mm y piezas hasta 1000 x 700 x 345 mm (peso máx. 800 kg).

Especificación (resumen)

• Tamaño máx. de la pieza: 1000 x 700 x 345 mm
• Peso máx. de la pieza: 800 kg
• Recorrido X/Y: 650 x 400 mm
• Recorrido U/V: 160 x 160 mm
• Recorrido Z: 350 / 410 / 500 mm (altura sumergida 310 mm)
• Diámetro de hilo: 0,15 - 0,3 mm
• Ejes controlados: 5 ejes servo AC
• Ángulo máximo de conicidad: ±30° / 100 mm (con guía de diamante ancha y boquilla)
• Dimensiones máquina: 2520 x 2720 x 2290 mm
• Peso máquina: 4400 kg
• Capacidad del tanque: 850 L

Estructura mecánica

• Diseño en celosía U/V rígido y bancada en hierro fundido para estabilidad dimensional y precisión.
• Meseta en acero inoxidable (dureza aprox. HRC 50) y piezas fundidas diseñadas por FEA para mayor rigidez.
• Brazo inferior refrigerado por agua para reducir la expansión térmica en ciclos prolongados.
• Bases anchas para mejorar la estabilidad bajo carga.

Modo de mecanizado inteligente

• HMI gráfico con ergonomía para una operación simplificada.
• Funciones: posicionamiento de la pieza, información de mantenimiento y diagnóstico, búsqueda de datos tecnológicos y herramientas gráficas de apoyo al montaje y programación.

Enhebrado automático del hilo (AWT)

• Permite operación continua desatendida con enhebrado automático en puntos de ruptura.
• Función de recocido para mejorar la rectitud del hilo; enhebrado con fiabilidad cercana al 100 % sin volver al orificio inicial.
• Enhebrado bajo el agua sin vaciar el tanque.
• Función multi-orificio: el sistema omite orificios fallidos, registra su ubicación y los vuelve a intentar más tarde.
• Enhebrado asistido por chorro de agua para piezas altas o mecanizado sumergido.

Tecnología de corte

• Estrategias de control que reducen la conicidad y mejoran el acabado superficial para tipos A–D.
• Circuito de acabado micron y nuevas estrategias para control de esquinas que minimizan marcas de hilo.

Sistema de monitorización remota

• Monitorización remota para observar estado de la máquina, seguimiento de operaciones y diagnósticos básicos.

Accesorios
Accesorios estándar

• Resina de intercambio iónico x 10 L
• Filtro de papel x 2 pcs
• Guía de diamante x 2 pcs
• Boquillas de lavado superior e inferior x 2 juegos
• Placas de energización x 2 pcs
• Hilo de latón x 1 carrete
• Herramienta de sujeción x 1 juego
• Plantilla de alineación vertical x 1 juego

Opciones

• Escala lineal eje XY
• Eje W
• Viga de sujeción
• Alimentador Jumbo L-50A
• AWT (Enhebrado Automático)
• Doble puerta
• AVR 15KVA
• Puerta corredera motorizada (Only V650G & V850G)
• Transformador 15KVA
• Torre de señales
• Servicio de mensajes cortos (SMS)
• Sistema de monitorización remota
• Super Finish Circuit

Especificaciones técnicas

• Modelo: V650G Plus
• Serie: G Plus Series
• Tamaño máx. de la pieza: 1000 x 700 x 345 mm
• Peso máx. de la pieza: 800 kg
• Recorrido X/Y: 650 x 400 mm
• Recorrido U/V: 160 x 160 mm
• Recorrido Z: 350 / 410 / 500 mm (altura sumergida 310 mm)
• Diámetro del hilo: 0,15 - 0,3 mm
• Ejes controlados: 5 ejes servo AC
• Ángulo máximo de conicidad: ±30° / 100 mm (con guía de diamante ancha y boquilla)
• Dimensiones máquina: 2520 x 2720 x 2290 mm
• Peso máquina: 4400 kg
• Capacidad del tanque: 850 L
