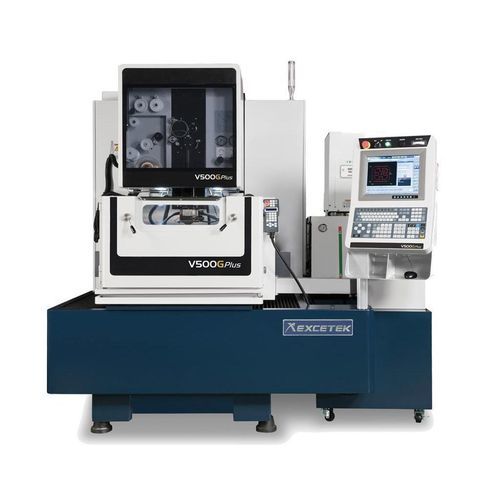

Máquina de electroerosión de hilo V500G Pluswire EDMde precisiónCNC
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de hilo, wire EDM
- Otras características
- CNC, de precisión
- Carrera X
500 mm
(19,69 in)- Carrera Y
300 mm
(11,81 in)- Carrera Z
260 mm
(10,24 in)
Descripción
Descripción corta
Características
Características de la máquina
Enhebrado automático (AWT) y funciones de enhebrado
Tecnología de corte (ejemplos)
Accesorios (estándar y opciones)
Especificaciones técnicas
- Máquina de electroerosión por hilo para mecanizado de precisión de materiales conductores. Recorridos X/Y 500 x 300 mm, U/V 120 x 120 mm, Z 260 mm (altura sumergida 220 mm). Control de 5 ejes con enhebrado automático.
Características
- Varias tecnologías de corte y una interfaz de usuario con monitorización remota.
- Enhebrado automático de hilo (AWT) para operación ininterrumpida y fiable, incluido enhebrado en ranuras y bajo el agua.
- Funciones de mejora del mecanizado: módulo DPM, estabilizador de descarga, estrategia de control de esquinas, mecanizado de radios manual, reducción de marcas de hilo y circuito de acabado micrónico.
- Gestión energética y compensación del consumo de hilo para reducir costes operativos y simplificar el mantenimiento.
Características de la máquina
- Estructura en celosía rígida U/V.
- Placa de trabajo en acero inoxidable, dureza HRC 50°.
- Componentes fundidos diseñados mediante FEA para aumentar la rigidez.
- Base de máquina extra ancha para mayor estabilidad.
- Brazo inferior refrigerado por agua para limitar la expansión térmica y mejorar la precisión.
- Estructura de hierro fundido robusta como base de precisión.
Enhebrado automático (AWT) y funciones de enhebrado
- Mecanizado continuo día/noche sin operador con enhebrado automático fiable en puntos de rotura.
- Recocido durante el enhebrado para mejorar la rectitud del hilo; enhebrado fiable en el punto de rotura sin volver al orificio inicial.
- Enhebrado sumergido: ejecutar el enhebrado durante el mecanizado sumergido sin vaciar el tanque.
- Mecanizado multi-orificio: si falla el re-enhebrado, el sistema lo omite y lo registra para completar después.
- Asistencia por chorro de agua para enhebrado de piezas altas o en condiciones sumergidas.
- Ejemplos: espesor 100 mm — recocido y corte: 10 s; enhebrado: 10 s. Espesor 800 mm — enhebrado bajo el agua en el punto de rotura.
Tecnología de corte (ejemplos)
- Tipo A: Sin control 0 | Con control 0
- Tipo B: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm
- Tipo C: Sin control 0 | Con control 0
- Tipo D: Sin control 0 ~ -2 µm | Con control -8 ~ -10 µm
Accesorios (estándar y opciones)
- Estándar: Resina de intercambio iónico 10 L; Filtro de papel x2; Guía de diamante x2; Boquillas de lavado superior/inferior x2 juegos; Placas de excitación x2; Hilo de latón x1 carrete; Herramienta de sujeción; Plantilla de alineación vertical.
- Opciones: Escala lineal XY; Eje W; Viga de sujeción; Alimentador Jumbo L-50A; AWT; Doble puerta; AVR 15 kVA; Puerta corredera motorizada (solo V650G & V850G); Transformador 15 kVA; Torre de señal; SMS; Sistema de monitor remoto; Circuito super acabado.
Especificaciones técnicas
- Modelo: V500G Plus
- Marca: Excetek
- Tamaño máximo de pieza: 850 x 600 x 255 mm
- Peso máximo de pieza: 600 kg
- Recorrido X/Y: 500 x 300 mm
- Recorrido U/V: 120 x 120 mm
- Recorrido Z: 260 mm (altura sumergida 220 mm)
- Diámetro de hilo: 0,15 - 0,3 mm
- Ejes controlados: Servo AC 5 ejes
- Ángulo máximo de conicidad: ±26° / 100 mm con guía de diamante ancha y boquilla
- Dimensiones máquina: 2215 x 2480 x 2205 mm
- Peso máquina: 3500 kg
- Capacidad del tanque: 750 L
