Dinamómetro dinámico 9119AA1
analógicode tracción compresiónde alta precisión

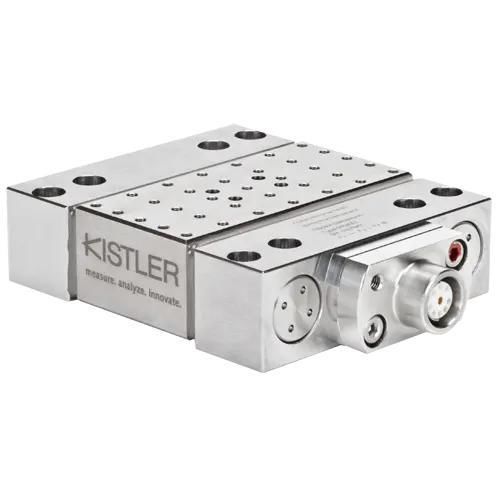

Dinamómetro dinámico - 9119AA1 - KISTLER - analógico / de tracción compresión / de alta precisión
Dinamómetro dinámico - 9119AA1 - KISTLER - analógico / de tracción compresión / de alta precisión
Dinamómetro dinámico - 9119AA1 - KISTLER - analógico / de tracción compresión / de alta precisión - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
dinámico, analógico
Opciones y accesorios
de tracción compresión, de alta precisión, IP67
Aplicaciones
para la medición de la carga
Fuerza

Máx.: 4 kN

Mín.: -4 kN

Descripción

Descripción
Este dinamómetro multicomponente mide las tres componentes ortogonales de la fuerza (Fx, Fy, Fz). Su umbral muy bajo y su alta sensibilidad permiten mediciones precisas de fuerzas extremadamente pequeñas, útil para ensayos de laboratorio y desarrollo de procesos industriales.

Características principales
  • Dinamómetro piezoeléctrico multicomponente con rangos de medida Fx, Fy, Fz ±4 kN
  • Cubierta: 39x80 mm (en la página también se menciona 90x90 mm; disponibles variantes)
  • Frecuencias naturales: fn (x) 6 kHz; fn (y) 6,4 kHz; fn (z) 6,3 kHz
  • Conector de brida Fischer de 9 polos (Fischer 104 9‑pole)


Datos técnicos
  • Rangos de medida: mínimo -4 kN; máximo 4 kN
  • Tipo de producto / Sistema de medida: Dinamómetro multicomponente / Sensor
  • Sensor preloaded: Yes
  • Crosstalk (máximo): Fx→Fy -2 … 2 %; Fx→Fz -2 … 2 %; Fy→Fx -2 … 2 %; Fy→Fz -2 … 2 %; Fz→Fx -2 … 2 %; Fz→Fy -2 … 2 %
  • Umbral metrológico: <0.002 N
  • Tipo de señal de salida: Charge (Piezoelectric, PE)
  • Sensibilidades: Fx: -26 pC/N; Fy: -13 pC/N; Fz: -26 pC/N
  • Grado de protección (EN 60529): IP67
  • Rango de temperatura de funcionamiento: -20 … 70 °C
  • Aplicaciones: ensayos NVH; procesos de corte y desarrollo de mecanizado; fabricación de electrónica 3C
  • Cable incluido: No
  • Tipo de conector: Fischer 104 9‑pole (neg.)
  • Peso: 0.93 kg
  • Disponibilidad: Bajo petición
  • Precio de lista: Bajo petición


Caractéristiques / spécifications techniques
  • Modelo / denominación: MiniDyn
  • ID producto: 18017664
  • Designación en la página: 9119AA1
  • Fuerza máxima por eje (Fx, Fy, Fz): ±4 kN
  • Placa de cubierta: 39x80 mm (también aparece 90x90 mm en la página)
  • Frecuencias naturales: x = 6 kHz; y = 6,4 kHz; z = 6,3 kHz
  • Señal de salida: Charge (Piezoelectric, PE)
  • Sensibilidades: Fx = -26 pC/N; Fy = -13 pC/N; Fz = -26 pC/N
  • Umbral: <0.002 N
  • Crosstalk (máx): -2 … 2 % entre ejes
  • Protección: IP67 (EN 60529)
  • Temperatura de funcionamiento: -20 … 70 °C
  • Conector: Fischer 104 9‑pole (neg.)
  • Cable: no incluido
  • Peso: 0.93 kg
  • Aplicaciones típicas: ensayos NVH; corte y desarrollo de mecanizado; fabricación de electrónica 3C
