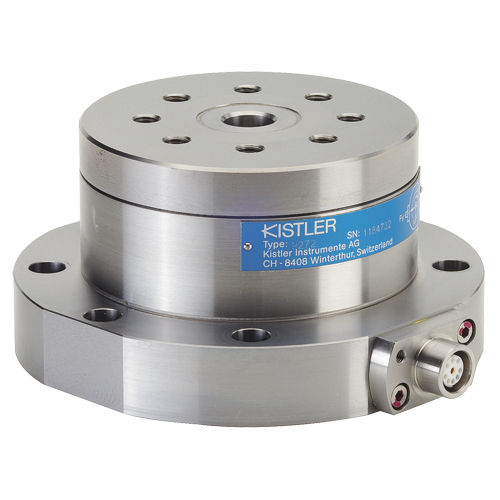

Sensor de fuerza y torque 9272

Descripción
Este dinamómetro multicomponente piezoeléctrico permite medir las tres componentes ortogonales Fx, Fy y Fz de una fuerza y el par Mz. Está constituido por un sensor de cuatro componentes montado bajo alta precarga entre una placa base y una placa superior, de modo que las componentes se miden prácticamente sin desplazamiento. El sensor se monta aislado a tierra para reducir problemas de bucle de masa. El equipo es inoxidable y está protegido contra salpicaduras y agentes refrigerantes; con cable de conexión tipos 1677A5 o 1679A5 corresponde a la clase de protección IP67.

Características/ventajas principales

• Instrumento multicomponente compacto para medición de fuerza/couple
• Adecuado para medir fuerzas de corte en operaciones de taladrado
• Uso universal en ensayos industriales de fuerza y par

Especificaciones técnicas

• Modelo: 9272
• Tipo de sensor: piezoeléctrico de cuatro componentes
• Componentes medidos: Fx, Fy, Fz (fuerzas) y par Mz
• Par máximo (variante): Mz ±200 Nm
• Montaje del sensor: sensor de cuatro componentes con alta precarga entre placa base y placa superior
• Desplazamiento de medida: componentes medidas prácticamente sin desplazamiento
• Nota sobre cargas: cargas combinadas y excéntricas pueden reducir los rangos de medición
• Eléctrico: sensor montado aislado de tierra para minimizar problemas de bucle de masa
• Protección ambiental: inoxidable; protegido contra salpicaduras y agentes refrigerantes
• Clase de protección: con cable tipos 1677A5 o 1679A5 corresponde a IP67
• Aplicaciones típicas: medición de fuerzas de corte (taladrado) y mediciones multicomponente generales
