Célula de carga de tracción compresión 4576A series

en líneade un ejede galga extensométrica

Descripción

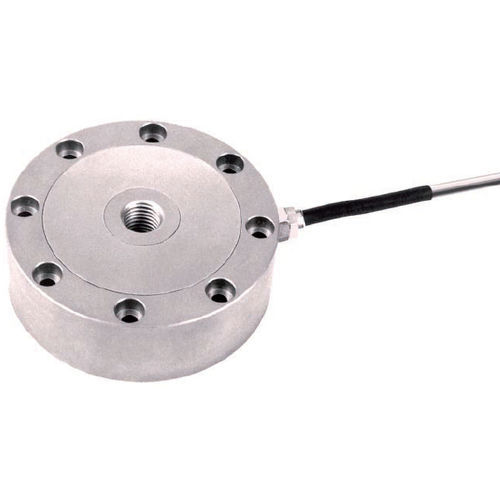

Se aplican galgas extensométricas a los diafragmas de flexión de la célula de carga, que proporcionan una salida en puente proporcional a la carga medida durante la aplicación concéntrica. La célula Tipo 4576A utiliza un puente completo de galgas extensométricas. En el eje central hay una rosca métrica por la que se introduce la fuerza de medición mediante un botón de carga o una pieza roscada específica. Las fuerzas laterales en un rango angular de ±2,5° respecto a la horizontal pueden despreciarse; para fuerzas laterales mayores deben desviarse del sensor mediante soluciones mecánicas. Para obtener mejores resultados monte la 4576A sobre una superficie plana usando los orificios de tornillo integrados. Está disponible en nueve rangos de medida de 0 ... 0,5 kN a 0 ... 200 kN.

Características/ventajas principales

• Diseño compacto de célula de carga extensométrica
• 9 rangos de medida: 0 ... 0,5 kN a 0 ... 200 kN
• Montaje sencillo mediante orificios de tornillo integrados
• Precisión de medida mejor que 0,25% FSO

Variantes / Opciones

• Rangos de medida (ejemplos): 0,5 kN; 1 kN; 2 kN; 5 kN; 10 kN; 20 kN; 50 kN; 100 kN; 200 kN
• Sensibilidades (ejemplos): 1,5 mV/V y 1 mV/V
• Opciones de conectores (ejemplos): conector circular M16 de 6 pines, conector D-Sub de 9 pines
• Ejemplos de referencias: 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (variantes con NC3/SC3 para D-Sub)

Aplicaciones
Medición de fuerzas de tracción y compresión de media magnitud en entornos severos, bancos de ensayo y aplicaciones de laboratorio. Aplicar la carga concéntricamente en el eje central y evitar cargas laterales imprevistas superiores a ±2,5°; usar desacoplamiento mecánico cuando sea necesario.

Características / especificaciones técnicas

• Tipo: 4576A
• Principio de medida: galgas extensométricas, puente completo
• Rangos de medida: 0 ... 0,5 kN hasta 0 ... 200 kN (9 rangos)
• Sensibilidad: típ. 1,5 mV/V o 1 mV/V según variante
• Precisión: mejor que 0,25% FSO
• Conectores: M16 6 pines o D-Sub 9 pines (según variante)
• Entrada de fuerza: rosca métrica en eje central (botón o pieza roscada)
• Montaje: superficie plana recomendada; orificios de tornillo integrados
• Tolerancia a fuerzas laterales: despreciables dentro de ±2,5° respecto a la horizontal; para mayores fuerzas laterales utilizar medidas mecánicas
• Uso previsto: ensayos de laboratorio, pruebas industriales y mediciones en entornos severos
