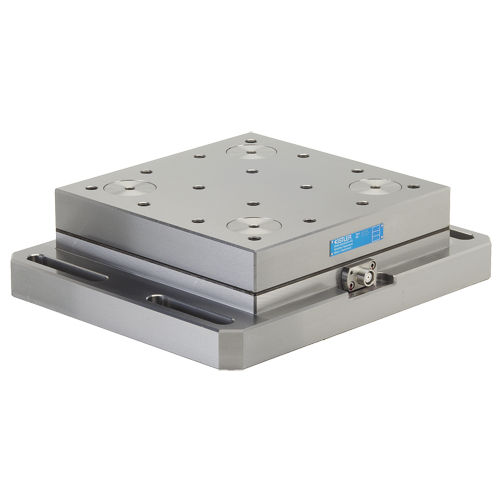

Dinamómetro compacto 9255C

IP67robustode alta capacidad

Resumen
Estos dinamómetros piezoeléctricos multicomponente miden las tres componentes ortogonales Fx, Fy y Fz. El equipo consta de cuatro sensores de fuerza de tres componentes montados bajo alta precarga entre una placa base y una placa superior. Permite medir fuerzas y momentos multicomponente con desplazamiento prácticamente nulo y proporciona ocho señales de salida en una toma de brida de 9 conductores. Los sensores están montados aislados de tierra para minimizar problemas de bucles de masa. Los equipos son inoxidables y están protegidos frente a salpicaduras de agua y agentes refrigerantes; con los cables de conexión especificados, el conjunto puede corresponder a la clase de protección IP67.

Características/ventajas principales

• Amplio rango de medición
• Diseñado para aplicaciones de gran exigencia
• Diseño compacto para integración

Descripción detallada
Cada uno de los cuatro sensores integrados contiene tres pares de placas de cuarzo: un par sensible a la presión normal en la dirección z y dos pares sensibles al cortante en las direcciones x e y. Las salidas de los cuatro sensores están conectadas internamente para permitir mediciones combinadas de fuerzas y momentos. Ocho canales de salida están disponibles en una toma de brida de 9 conductores. El montaje aislado de los sensores reduce las interferencias por bucles de masa. La construcción es resistente a la corrosión y protegida frente a salpicaduras y agentes refrigerantes. Con los cables de conexión Types 1687B5 o 1689B5 y Types 1677A5 o 1679A5, el sistema alcanza la protección IP67.

Especificaciones técnicas

• Modelo: 9255C
• Tipo de sensor: dinamómetro piezoeléctrico de tres componentes (cuarzo)
• Componentes medidas: Fx, Fy, Fz (tres componentes ortogonales)
• Fuerza máxima (variante): hasta 60 kN
• Tamaño de la placa superior: 260 × 260 mm
• Sensores: 4 × sensores de tres componentes (cada uno con 3 pares de placas de cuarzo)
• Principio de medida: pares de placas de cuarzo sensibles a presión y corte; desplazamiento prácticamente nulo
• Ruteo interno de señales para mediciones de fuerzas y momentos
• Salidas: 8 señales disponibles en toma de brida de 9 conductores
• Conector: toma de brida de 9 conductores
• Conexión a tierra: sensores montados aislados de tierra (reducción de bucles de masa)
• Protección: inoxidable; protegido contra salpicaduras y agentes refrigerantes; IP67 con cables especificados
• Cables recomendados: Types 1687B5 / 1689B5 y Types 1677A5 / 1679A5
• Aplicaciones típicas: ensayos pesados, mediciones multicomponente de fuerzas y momentos, validación de rigidez de modelos de neumáticos
• Montaje: sensores montados bajo alta precarga entre placa base y placa superior
