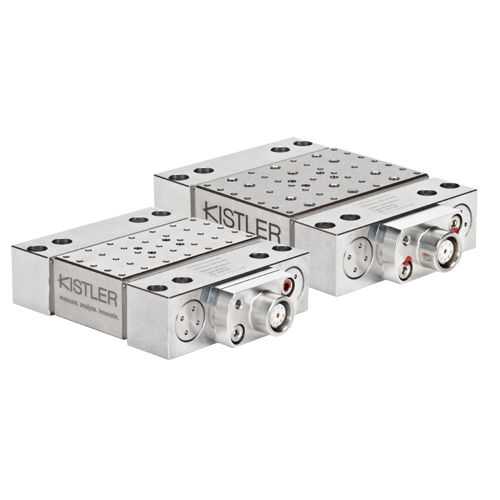

Dinamómetro IP67 9119AA2

para la medición de la carga

Presentación
Se trata de un dinamómetro multicomponente para medir las tres componentes ortogonales de una fuerza. Su umbral muy bajo y su alta sensibilidad permiten medir fuerzas extremadamente pequeñas.

Características principales

• Dinamómetro piezoeléctrico multicomponente, fuerzas máximas Fx, Fy, Fz ±4 kN
• Cubierta 55 x 80 mm
• Frecuencias naturales: fn(x) 4,3 kHz, fn(y) 4,6 kHz, fn(z) 4,4 kHz
• Conector de brida Fischer de 9 pines (Fischer 104)
• Grado de protección EN 60529: IP67

Adaptadores de máquina y portaherramientas disponibles

• Adaptadores máquina (derecho, izquierdo y recto) para torretas tipo disco VDI Ø16 mm, Ø20 mm, Ø25 mm y Ø30 mm
• Adaptadores para Coromant Capto C3, C4 y C5
• Adaptador para HSK-T63
• Portaherramientas para torneado exterior: 8 x 8 mm, 10 x 10 mm, 12 x 12 mm, 16 x 16 mm, 20 x 20 mm, 0,31" x 0,31", 0,38" x 0,38", 0,5" x 0,5", 0,63" x 0,63"
• Portaherramientas para torneado interior: Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm

Aplicaciones
Ensayos NVH, procesos de corte y desarrollo de mecanizado, fabricación de electrónica 3C y mediciones de fuerza en entornos de producción e I+D.

Datos técnicos (resumen)

• Rangos de medida: -4 kN a 4 kN (Fx, Fy, Fz)
• Frecuencias naturales: X 4,3 kHz / Y 4,6 kHz / Z 4,4 kHz
• Crosstalk (máx): típ. -2 … 2 % entre ejes
• Umbral: <0.002 N
• Tipo de señal de salida: Carga (piezoeléctrica, PE)
• Sensibilidad: Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Conector: Fischer 104 9 pines (brida)
• Cable: no incluido
• Rango de temperatura de funcionamiento: -20 … 70 °C
• Peso: 1,35 kg

Certificados / Normas
Grado de protección EN 60529: IP67

caractéristiques / spécifications techniques

• Modelo: 9119AA2 (MiniDyn)
• Tipo de producto: Dinamómetro multicomponente (sensor)
• Fuerza máxima por eje: ±4 kN
• Tamaño de la cubierta: 55 x 80 mm
• Salida: Carga (piezoeléctrica)
• Sensor pre-cargado: Sí
• Umbral metrológico: <0.002 N
• Crosstalk máximo: ±2 %
• Índice de protección: IP67
• Tipo de conector: Fischer 104 9 pines (negativo)
• Peso: 1,35 kg
