Acelerómetro 1 eje 8703A50M1
de eje únicouniaxialpiezoeléctrico

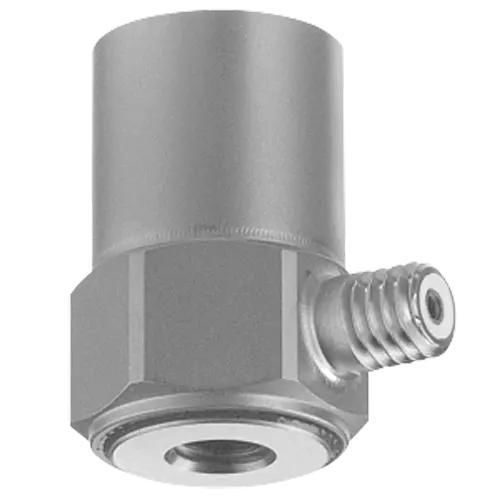

Acelerómetro 1 eje - 8703A50M1 - KISTLER - de eje único / uniaxial / piezoeléctrico
Acelerómetro 1 eje - 8703A50M1 - KISTLER - de eje único / uniaxial / piezoeléctrico
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
1 eje, uniaxial, de eje único
Tecnología
piezoeléctrico, IEPE, de cizallamiento
Otras características
con electrónica integrada, de alta temperatura, hermético, con salida analógica, con salidas de tensión, aislado, IP68
Rango de aceleración

Máx.: 490 m/s²
(1.608 ft/s²)

Mín.: -490 m/s²
(-1.608 ft/s²)

Frecuencia

Máx.: 10.000 Hz

Mín.: 0,5 Hz

Descripción

Descripción
  • El acelerómetro Kistler PiezoStar® modelo 8703A50M1 es un sensor piezoeléctrico uniaxial con alcance ±50 g, aislamiento a tierra y salida IEPE (tensión). Está herméticamente sellado (IP68) y apto para ensayos NVH y aplicaciones en rangos de temperatura elevados (−54 °C a 165 °C).


Características principales
  • Acelerómetro aislado de tierra con salida IEPE
  • Rango de aceleración: ±50 g
  • Sensibilidad: 100 mV/g
  • Temperatura de funcionamiento (estática): −54 °C a 165 °C
  • Un eje, tecnología PiezoStar® (shear)


Rangos de medida
  • Rango máximo de medida: 50 g (±50 g)


Tipo de producto
  • Tipo de dispositivo: Acelerómetro
  • Número de ejes: 1
  • Tecnología: PiezoStar® (Shear)


Características metrológicas
  • Umbral (aceleración): 0,0012 g RMS
  • Estabilidad térmica: Sí


Propiedades eléctricas
  • Tipo de señal de salida: Tensión (Piezoeléctrico, IEPE)
  • Aislamiento eléctrico: Aislado de tierra
  • Aislamiento de tierra: Sí


Cantidades de influencia
  • Sensibilidad (salida tensión / IEPE): 100 mV/g
  • Coeficiente de temperatura de la sensibilidad: 0,004 %/°C


Propiedades dinámicas
  • Frecuencia mínima (±5%): 0,5 Hz
  • Frecuencia máxima (±5%): 10 000 Hz


Certificados y normas
  • Grado de protección (EN 60529): IP68 (sellado hermético)


Funcionamiento e instalación
  • Temperatura mínima de operación (estática): −54 °C
  • Temperatura máxima de operación (estática): 165 °C
  • Tipos de montaje: Agujero roscado / espárrago, adhesivo / cera, base magnética
  • Montaje con agujero roscado: Sí
  • Montaje con adhesivo: Sí
  • Montaje magnético: Sí
  • Sellado: Hermético, IP68
  • Aplicaciones típicas: Pruebas NVH y ensayos a alta temperatura


Interfaces
  • Tipo de conector: Lateral, 10-32 (negativo)


Especificaciones técnicas
  • Marca: Kistler
  • Modelo: 8703A50M1
  • Tecnología / Serie: PiezoStar® (Shear)
  • Rango de aceleración: ±50 g
  • Sensibilidad: 100 mV/g
  • Salida: Tensión (Piezoeléctrico, IEPE)
  • Número de ejes: 1
  • Rango de frecuencia: 0,5 Hz – 10 000 Hz (±5%)
  • Umbral (aceleración): 0,0012 g RMS
  • Coeficiente de temperatura de la sensibilidad: 0,004 %/°C
  • Temperatura de operación: −54 °C a 165 °C
  • Aislamiento eléctrico: Aislado de tierra
  • Sellado / Grado de protección: Hermético, IP68
  • Opciones de montaje: Agujero roscado / espárrago, adhesivo / cera, base magnética
  • Conector: Lateral, 10-32 (negativo)
  • Aplicación prevista: Pruebas NVH
