Sensor de par de reacción 9329A
con a fijación por bridabrida a bridaIP68

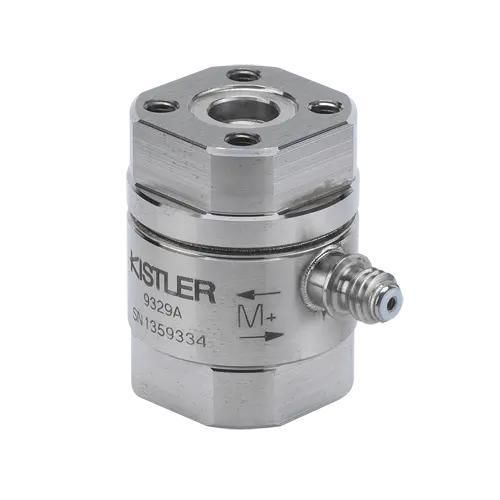

Sensor de par de reacción - 9329A - KISTLER - con a fijación por brida / brida a brida / IP68
Sensor de par de reacción - 9329A - KISTLER - con a fijación por brida / brida a brida / IP68
Sensor de par de reacción - 9329A - KISTLER - con a fijación por brida / brida a brida / IP68 - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de reacción
Configuración
con a fijación por brida, brida a brida
Tipo de protección
IP68
Otras características
piezoeléctrico, de alta precisión, compacto, estacionario, de perfil bajo
Par

Máx.: 1 Nm
(0,74 ft.lb)

Mín.: 0 Nm
(0 ft.lb)

Precisión

0,2 %

Descripción

Descripción
Este sensor de par de reacción piezoeléctrico, de fácil instalación, está diseñado para medir pares que cambian rápidamente en ejes no giratorios. Rango de medición: ±1 N·m. El elemento de medición está integrado con alta precarga entre un tornillo de precarga y una tuerca; cuando actúa un par, las tensiones de cizalla se transmiten a los cristales piezoeléctricos y generan una señal de carga. La carga es captada por un electrodo y conducida por un cable apantallado a un amplificador de carga, que la convierte en una tensión de salida proporcional para registro y evaluación. Las bridas superior e inferior permiten una instalación directa y de baja altura en un eje o brida adaptadora. Alternativamente se puede usar una brida de montaje (opcional) o adaptadores a medida. El centrado por ambos lados garantiza un montaje coaxial preciso; un taladro céntrico permite aplicaciones adicionales como casquillos de eje. Se suministra una férula de cubierta de conector atornillable para proteger la conexión lateral del cable. Este sensor de par de reacción Kistler detecta de forma fiable pares muy pequeños alrededor del eje del sensor en ambas direcciones de giro.

Principales características
  • Eslabón de par precargado y precalibrado, listo para medir
  • Diseño compacto y de baja altura
  • Dimensiones: Ø x H 20 x 26 mm
  • Conector: 10-32 UNF, férula de cubierta incluida
  • Sensibilidad: -2170 pC/Nm (-2942 pC/ftlb)


Datos técnicos (resumen)
  • Rango máximo de medición: 1 N·m
  • Rango de medición: -1 … 1 N·m (±1 N·m)
  • Rotación: No giratorio (0 rpm)
  • Linealidad incl. histéresis: 0.2 %FSO
  • Clase de exactitud (strain gauge): 0.2
  • Tipo de señal de salida: Carga (Piezoeléctrico, PE)
  • Grado de protección (EN 60529): IP68
  • Diseño: Tipo brida, centrado bilateral, taladro céntrico opcional
  • Aplicaciones típicas: ensayos eVTOL / UAV / drone, ensayos de cargas útiles espaciales


Características / especificaciones técnicas
  • Modelo: 9329A
  • ID de producto: 18007673
  • Rango de medición: ±1 N·m
  • Dimensiones (DxH): 20 x 26 mm
  • Conector: 10-32 UNF
  • Sensibilidad: -2170 pC/Nm (-2942 pC/ftlb)
  • Salida: Señal de carga (piezoeléctrica)
  • Linealidad (incl. histéresis): 0.2 %FSO
  • Clase de exactitud: 0.2
  • Grado de protección: IP68
