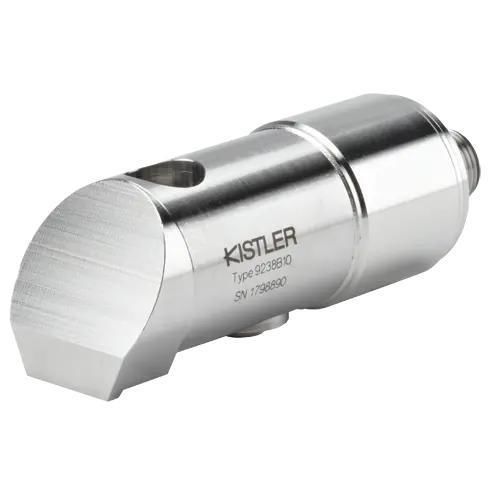

Galga extensiométrica resistiva 9238B10

linealde superficie

Presentación
Sensor transmisor de deformación superficial piezoeléctrico con amplificador de carga integrado. Modelo 9238B10. Dos rangos de medición totalmente programables, independientes y conmutables (±20 … ±800 με). Señal de salida en tensión –10 … 10 V (límite ±10.5 V). Conector M12x1 8 polos. Dimensiones L×A×H (mm): 68,1 × 25 × 26,7. Peso (sin cable): 190 g. Grado de protección: IP67.

Características principales

• Sensor piezoeléctrico de deformación superficial con amplificador de carga integrado y transmisor
• Dos rangos totalmente programables, independientes y conmutables (±20 … ±800 με)
• Salida: tensión –10 … 10 V (límite ±10.5 V)
• Conector: M12x1 8 polos
• Dimensiones compactas: 68,1 × 25 × 26,7 mm; peso 190 g (sin cable)

Measuring ranges

• Measuring range [µε]: -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Product type

• Measurement system: Sensor
• Strain sensor type: Surface strain transmitter

Propiedades mecánicas

• Mechanical overload: ±1000 με

Características metrológicas

• Linealidad: ≤±2 %FSO
• Error de ajuste: <0.5 %FS

Propiedades eléctricas

• Tensión de alimentación: 18 … 30 V
• Tipo de salida: Tensión
• Consumo máximo de corriente: 1 mA
• Corriente sin carga: <70 mA

Cantidades de influencia

• Sensibilidad resultante: ±1.25 … 500 mV/με

Propiedades dinámicas

• Rango de frecuencia (-3 dB): ≈0,1 kHz

Certificados y normas

• Grado de protección (EN 60529): IP67

Operación e instalación

• Temperatura de funcionamiento: -20 … 70 °C
• Temperatura de almacenamiento: -20 … 80 °C

Propiedades del cable

• Cable incluido: No incluido

Interfaces

• Interfaz serie RS-232 C (norma EIA): RS-232 C
• Paridad RS-232 C: none
• Handshake software RS-232 C: No
• Tipo de conector: M12x1 8 polos

Dimensiones y materiales

• Dimensiones L×A×H (mm): 68,1 × 25 × 26,7
• Peso (sin cable): 190 g

Salida de tensión

• Límite de tensión de salida: ±10.5 V

Salida de corriente

• Corriente de salida: ±1 mA

Propiedades adicionales

• Retardo conmutación rangos (pin 5): <2 ms
• Retardo reset/medición (pin 3): <10 ms

Características / especificaciones técnicas

• Modelo: 9238B10
• Marca: Kistler
• Rangos de medición: -800 … 800 με (programmable ±20 … ±800 με)
• Rango calibrado: 0 … 500 με
• Salida: tensión –10 … 10 V (límite ±10.5 V)
• Conector: M12x1 8 polos
• Dimensiones: 68,1 × 25 × 26,7 mm
• Peso: 190 g (sin cable)
• Grado de protección: IP67
• Temperatura de funcionamiento: -20 … 70 °C
• Alimentación: 18 … 30 V
