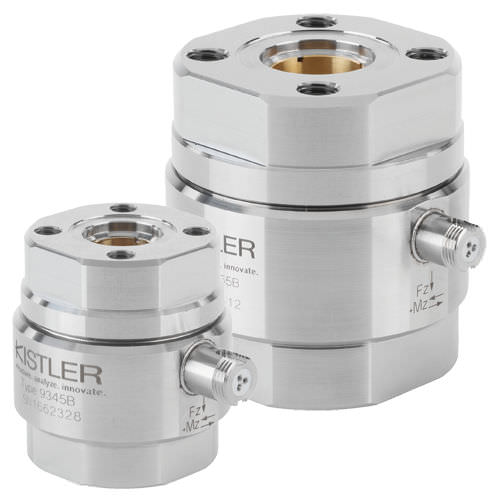

Sensor de fuerza y torque 9345B

Descripción
Transductores piezoeléctricos de fuerza-par a 2 ejes para medir la fuerza axial de tracción o compresión Fz y el par de reacción Mz alrededor del eje del sensor. Diseñados para mediciones dinámicas en ejes no giratorios; la alta resolución permite detectar cambios dinámicos muy pequeños en fuerzas y pares elevados.

Variantes

• 9345B — Transductor de 2 ejes de fuerza y par de reacción, Fz máx. ±10 kN, Mz máx. ±25 Nm (precio: a consultar)

Descargas

• Hoja de datos: 2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m (PDF)
• Manual: 2-Component Sensor Fz, Mz (PDF) — acceso restringido

Características / especificaciones técnicas

• Familia de producto: 93X5B
• Ejemplo de variante: 9345B — Fz máx. ±10 kN; Mz máx. ±25 Nm
• Tipo de sensor: piezoeléctrico, 2 ejes (fuerza + par)
• Magnitudes medidas: fuerza axial Fz (tracción/compresión) y par de reacción Mz
• Rangos típicos de medida: Fz ±1 kN a ±20 kN; Mz ±2,5 Nm a ±200 Nm
• Resolución: alta, adecuada para detectar las menores variaciones dinámicas
• Aplicación prevista: mediciones dinámicas en ejes no giratorios
• Documentación: hoja de datos y manual (PDF); algunos documentos en inglés; manual con acceso restringido
