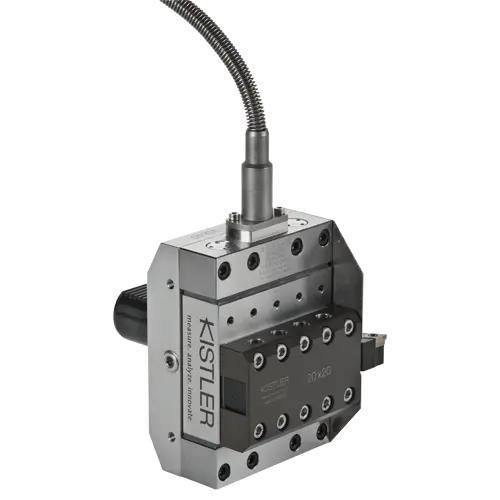

Sensor de fuerza y torque 6 ejes 9129AA

con señal de salida eléctrica

Descripción
Dinamómetro multicomponente piezoeléctrico MidiDyn 9129AA para la medición de las tres componentes de fuerza (Fx, Fy, Fz) y las componentes de momento resultantes (Mx, My, Mz). Adecuado para medición de fuerzas de corte y desarrollo de procesos de mecanizado.

Principales características

• Dinamómetro multicomponente piezoeléctrico, Fx/Fy/Fz ±10 kN
• Placa 90 x 105 mm
• Frecuencias naturales: fn(x) 3.5 kHz, fn(y) 4.5 kHz, fn(z) 3.5 kHz
• Conector de brida Fischer 104 de 9 polos

Adaptadores de máquina y portaherramientas

• Adaptadores para torretas VDI: ø30 mm, ø40 mm, ø50 mm
• Adaptadores Coromant Capto: C5, C6
• Sujetadores directos de herramienta: 20 x 40 mm, 25 x 50 mm, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Portaherramientas para torneado exterior: 20 x 20 mm, 25 x 25 mm, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Portaherramientas para torneado interior: ø25 mm, ø32 mm, ø40 mm

Datos técnicos

• Rangos de medida (fuerzas): Fx, Fy, Fz = -10 … 10 kN
• Rangos de momentos: Mx, My = -500 … 500 N·m
• Umbral: <0.01 N
• Sensibilidades: Fx -8 pC/N; Fy -4.1 pC/N; Fz -8 pC/N

Tipo de producto

• Sistema de medida: Sensor
• Tipo de sensor de fuerza: Dinamómetro multicomponente
• Sensor precargado: Sí

Diáfonía

• Diáfonía máxima entre ejes: -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Propiedades eléctricas

• Tipo de señal de salida: Carga (Piezoeléctrico, PE)

Certificados y normas

• Grado de protección EN 60529: IP67

Operación e instalación

• Rango de temperatura de trabajo: 0 … 70 °C
• Aplicaciones típicas: procesos de corte, desarrollo de mecanizado, fabricación de electrónica 3C

Cable e interfaces

• Cable incluido: No
• Tipo de conector: Fischer 104 9‑pole (9 pines) brida

Dimensiones y materiales

• Peso: 3.2 kg

Especificaciones técnicas

• Familia modelo: MidiDyn 9129AA
• Fuerza máxima por eje: ±10 kN
• Tamaño de la placa: 90 x 105 mm
• Rangos de momento: ±500 N·m
• Frecuencias naturales: x 3.5 kHz; y 4.5 kHz; z 3.5 kHz
• Salida: señal de carga piezoeléctrica
• Protección: IP67
