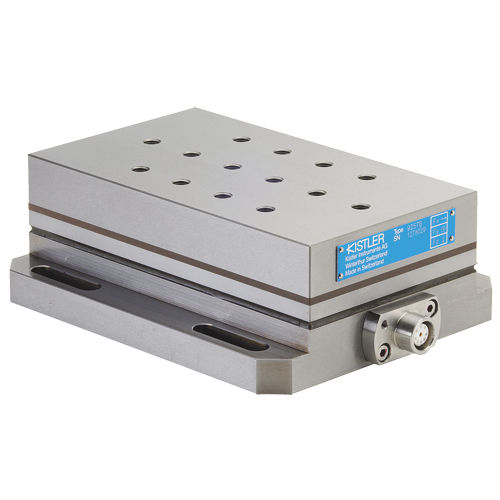

Dinamómetro mecánico 9257B

IP67para la medición de la carga

Resumen
Estos dinamómetros piezoeléctricos multicomponente miden las tres componentes ortogonales de fuerza Fx, Fy y Fz mediante cuatro sensores integrados de tres componentes, dispuestos entre una placa base y una placa superior.

Características principales

• Miden las tres componentes de fuerza y los momentos asociados
• Montaje de sensores con aislamiento a tierra para minimizar problemas de bucles de masa
• Resistente a la corrosión y protegido contra salpicaduras; con cables especificados cumple IP67

Descripción detallada
La unidad incorpora cuatro sensores de tres componentes, cada uno con tres pares de placas de cuarzo (una para la presión normal en z y dos para el cizallamiento en x e y). Los sensores están precargados entre la placa base y la placa superior, lo que permite medir las componentes prácticamente sin desplazamiento. Las salidas de los cuatro sensores se combinan internamente para permitir mediciones multicomponente de fuerzas y momentos. Están disponibles ocho señales de salida en una toma de brida de 9 conductores. Un revestimiento aislante térmico integrado en la placa superior reduce la sensibilidad a variaciones de temperatura. Con los cables de conexión Tipo 1687B5 o 1689B5 y Tipo 1677A5 o 1679A5, el conjunto corresponde a la clase de protección IP67.

Variantes

• 9257B — Dinamómetro multicomponente, variante 5 kN con placa superior 100 x 170 mm — Precio: bajo petición — Disponibilidad: bajo petición

Características / especificaciones técnicas

• Modelo: 9257B
• Tipo: Dinamómetro piezoeléctrico multicomponente
• Fuerzas máximas: hasta 10 kN (familia de productos)
• Ejemplo de variante: 9257B — 5 kN, placa superior 100 x 170 mm
• Dimensiones de la placa superior: 100 x 170 mm
• Componentes medidos: Fx, Fy, Fz (tres componentes ortogonales)
• Configuración de sensores: cuatro sensores de tres componentes montados bajo alta precarga
• Elemento sensor: tres pares de placas de cuarzo por sensor (presión/z y cizallamiento/x,y)
• Salidas: ocho señales disponibles en toma de brida de 9 conductores
• Conexión a tierra: sensores montados aislados de tierra para minimizar bucles de masa
• Protección: inoxidable y protegido contra salpicaduras y agentes refrigerantes; IP67 con cables especificados
• Comportamiento térmico: revestimiento aislante térmico en la placa superior reduce la influencia de la temperatura
• Medición: componentes de fuerza medidas prácticamente sin desplazamiento
• Aplicaciones típicas: mediciones de fuerza de corte y otras mediciones multicomponente de fuerzas/momentos
