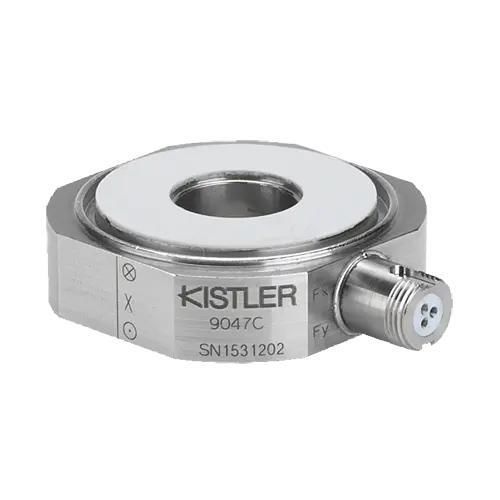

Sensor de fuerza y torque analógico 9047C

con señal de salida eléctrica

Descripción
El 9047C es un sensor de fuerza triaxial piezoeléctrico en anillo diseñado para medir las componentes de fuerza en cualquier dirección, independientemente del punto de aplicación de la carga. Un anillo de cuarzo por eje proporciona mediciones de alta resolución de Fx, Fy y Fz. Los lados aplanados permiten un alineado y montaje precisos. El diseño rígido y resistente a vibraciones, con alta frecuencia natural, es apto para ensayos dinámicos y mediciones de alta banda. Dos discos cerámicos en las superficies de contacto garantizan aislamiento eléctrico y un alto coeficiente de fricción para montaje aislado de masa. La magnitud del rango de cizallamiento en X e Y depende de la precarga en Z y de la fricción estática axial resultante. Las señales se transmiten mediante el conector 3 polos V3 neg. protegido por diseño, con ayuda de posicionamiento para evitar errores de conexión y torsión.

Características principales

• Sensor de fuerza triaxial piezoeléctrico (anular) — rangos: Fx/Fy ±15 kN; Fz ±30 kN (±3,37 klbf / ±6,74 klbf)
• Alta capacidad de fuerzas de cizallamiento gracias a superficies de contacto cerámicas aislantes
• Sensibilidad nominal Fz: −3,7 pC/N
• Salida: señal por carga (piezoeléctrica); Conector: V3 neg. (3 polos)
• Protección: IP68; Temperatura de operación: −40 … 120 °C

Datos técnicos
Rangos de medición

• Mín / Máx: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

Calibraciones

• Rango calibrado Fx: 0 … 15 kN
• Rango calibrado Fy: 0 … 15 kN
• Rango calibrado Fz: 0 … 100 kN

Tipo de producto

• Sistema de medida: Sensor
• Tipo de sensor: Sensor de fuerza triaxial (anular)
• Sensor precargado: No

Propiedades mecánicas

• Precarga: 70 kN
• Rigidez axial: 6.207 kN/μm
• Rigidez a flexión: 7.739 kN·m/°
• Rigidez al corte: 1.938 kN/μm
• Rigidez torsional: 8.348 kN·m/°
• Rigidez lateral: 1.489 kN/μm
• Sobrecarga Fx/Fy: ±18 kN; Sobrecarga Fz: ±35 kN
• Momentos admisibles Mx, My, Mz: −150 … 150 N·m

Diaphonía

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0,5 … 0,5 %

Características metrológicas

• Linealidad: ±0,25 %FSO
• Umbral: <0,01 N

Propiedades eléctricas

• Tipo de salida: Carga (piezoeléctrica)
• Sensibilidad nominal Fz: −3,7 pC/N
• Capacitancia: 70 pF
• Resistencia de aislamiento mínima: 10^13 Ω
• Aislamiento de tierra: >10^8 Ω

Certificados y normas

• Grado de protección (EN 60529): IP68

Operación e instalación

• Temperatura de uso: −40 … 120 °C
• Aplicaciones típicas: ensayos NVH, pruebas de cargas espaciales, fabricación de electrónica 3C

Propiedades del cable

• Cable incluido: No

Interfaces

• Tipo de conector: V3 neg. (3 polos)

Dimensiones y materiales

• Peso: 91 g

Especificaciones técnicas

• Modelo: 9047C
• Marca: Kistler
• Rangos: Fx/Fy = −15 … 15 kN; Fz = −30 … 30 kN
• Salida: Carga (piezoeléctrica)
• Capacitancia: 70 pF
• Conector: V3 neg. (3 polos)
• Precarga: 70 kN
• IP: IP68
• Temperatura de operación: −40 … 120 °C
• Peso: 91 g
