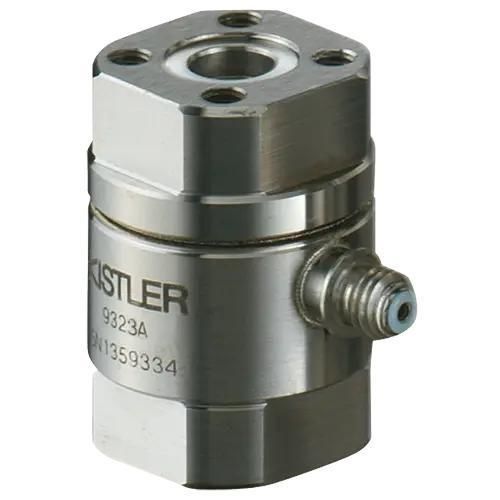

Célula de carga de tracción compresión 9323A

de tipo obleade un ejepiezoeléctrica

Descripción
Esta célula de carga de prensado Kistler es un sensor piezoeléctrico monoeje diseñado para medir fuerzas de compresión dinámicas y cuasiestáticas (y fuerzas de tracción limitadas) en entornos de ensayo y producción. La precarga de fábrica y el diseño modular permiten la integración inmediata con amplificadores de carga o electrónica de acondicionamiento.

Principales características

• Célula de carga piezoeléctrica de fuerza de prensado, precargada y calibrada (según variante)
• Rangos calibrados Fz disponibles: 0 … 0,1 kN; 0 … 0,2 kN; 0 … 1 kN; 0 … 2 kN; 0 … 10 kN; 0 … 20 kN (según variante)
• Sensibilidad aproximada: –3,9 a –9,6 pC/N según rango
• Dimensiones compactas: DxH 20 x 26 mm; peso ≈ 47–50 g

Especificaciones técnicas

• Rangos de medida: mínimo 0 kN; máximo hasta 20 kN (dependiendo de la variante)
• Calibración: rangos Fz calibrados de fábrica como los indicados
• Tipo de producto: sensor de fuerza uniaxial (precargado)
• Propiedades mecánicas: fuerza de precarga ≈ 8,5 kN; fuerza de tracción permitida ≈ 0 … -1 a -2 kN según variante; rigidez axial ≈ 1,2–1,3 kN/μm; momento de flexión máx. Mxy ≈ 23 N·m; par máximo Mz ≈ 5 N·m; fuerza cortante ≈ 0,62 kN
• Diafonía: Fx→Fz y Fy→Fz típicamente dentro de ±0,03–0,05 %; Mx/My→Fz aprox. ±0,5 N/N·m
• Características metrológicas: linealidad ≤ ±0,5 %FSO; repetibilidad (desviación estándar relativa) ≈ 0,02–0,03 %FSO
• Propiedades eléctricas: tipo de salida = carga (piezoeléctrica); capacitancia ≈ 29–68 pF; resistencia de aislamiento ≥ 5·10^13 Ω
• Cantidades de influencia: coeficiente térmico de sensibilidad ≈ 0,05 %/°C
• Propiedades dinámicas: frecuencia natural Fz típ. 72–74,5 kHz
• Certificados y normas: grado de protección EN 60529: IP67
• Operación e instalación: rango de temperatura de trabajo −40 … 120 °C; aplicaciones típicas: pruebas in-line y end-of-line, montaje de semiconductores, fabricación de electrónica 3C
• Cable e interfaz: cable no incluido; tipo de conector KIAG 10-32 neg.
• Dimensiones y materiales: material de la carcasa DIN 1.4542; dimensiones DxH 20 x 26 mm; peso ≈ 47–50 g
• Nota: las referencias 9323A y 9323AA son variantes de la familia Press Force — confirmar la variante exacta al solicitar
