Acelerómetro uniaxial 8742A series
de cuarzode cizallamientocon electrónica integrada

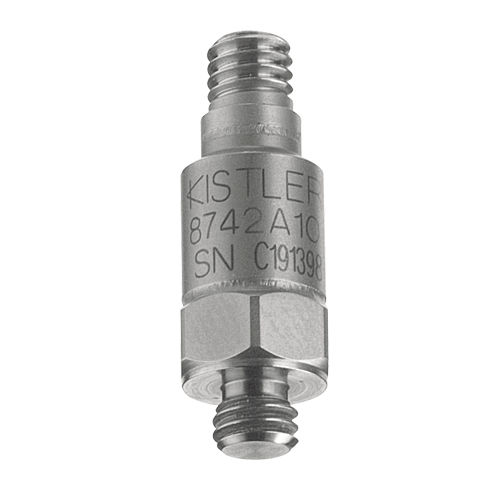

Acelerómetro uniaxial - 8742A series - KISTLER - de cuarzo / de cizallamiento / con electrónica integrada
Acelerómetro uniaxial - 8742A series - KISTLER - de cuarzo / de cizallamiento / con electrónica integrada
Acelerómetro uniaxial - 8742A series - KISTLER - de cuarzo / de cizallamiento / con electrónica integrada - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
uniaxial
Tecnología
de cizallamiento, de cuarzo
Otras características
con electrónica integrada, alta frecuencia, de choque, con salida analógica, con salidas de tensión
Frecuencia

100.000 Hz

Descripción

Resumen
La familia 8742A incluye acelerómetros de choque de cuarzo K‑Shear diseñados para medir impulsos, impactos y choques pirotécnicos en eventos de alta velocidad, en aplicaciones industriales de ensayo y medida.

Características/ventajas principales
  • Baja impedancia, salida en modo tensión
  • Elemento sensor único en modo cizalladura con cuatro cristales de cuarzo
  • Rangos de medición: ±5000 g, ±10000 g, ±20000 g, ±50000 g
  • Conector resistente para conexiones repetidas
  • Amplio ancho de banda con frecuencia de resonancia ≈100 kHz
  • Conformidad CE


Descripción
El elemento sensor utiliza una configuración en modo cizalladura de cuatro cristales de cuarzo combinada con una manga anular de precarga y una masa sísmica integrada. Este diseño proporciona una alta resonancia del elemento (≈100 kHz), que permite capturar transitorios de alta velocidad con precisión, minimizando el desplazamiento de cero y la saturación del amplificador interno. Los sensores muestran baja sensibilidad a transitorios térmicos y sensibilidad extremadamente baja a deformaciones transversales y de base. El cuarzo evita la despolarización bajo choques elevados. La opción de caja aislada ofrece aislamiento eléctrico sin afectar la frecuencia de resonancia.

Variantes
  • 8742A5 — Acelerómetro de choque K‑Shear, ±5000 g
  • 8742A10 — Acelerómetro de choque K‑Shear, ±10000 g
  • 8742A20 — Acelerómetro de choque K‑Shear, ±20000 g
  • 8742A50 — Acelerómetro de choque K‑Shear, ±50000 g


Características / especificaciones técnicas
  • Modelo: 8742A
  • Serie/Tipo: K‑Shear
  • Salida/Modo: Baja impedancia, modo tensión
  • Frecuencia de resonancia: ≈100 kHz
  • Ancho de banda: Amplio, adecuado para eventos de alta velocidad
  • Elemento sensor: Modo cizalladura, configuración de cuatro cristales de cuarzo con manga anular de precarga y masa sísmica
  • Rendimiento: Insensible a transitorios térmicos; sensibilidad muy baja a deformaciones transversales y de base; el cuarzo no se despolariza ante choques altos; saturación del amplificador interno prácticamente eliminada
  • Opciones: Caja aislada para aislamiento eléctrico
  • Conector: Conector resistente para conexiones repetidas
  • Conformidad: CE
