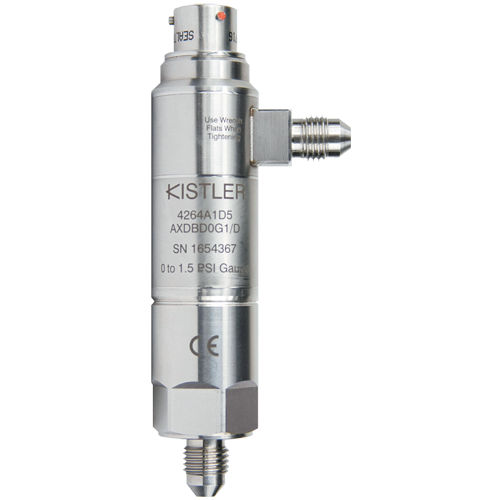

Transmisor de presión diferencial 4264A

piezorresistivode galga extensométricade silicio

Descripción
El transmisor de presión diferencial piezorresistivo 4264A ofrece alta precisión y estabilidad a largo plazo en entornos difíciles con temperaturas extremas, altas vibraciones y choques. Mide presiones diferenciales estáticas y dinámicas (respuesta dinámica hasta 2 kHz). La electrónica integrada proporciona compensación de temperatura, protección EMC, protección contra polaridad inversa, regulación de alimentación, protección contra sobretensiones y cortocircuitos, y salidas eléctricas configurables. Cada unidad se prueba completamente en presión y temperatura; los datos de ensayo son trazables a ISO 17025 y NIST.

Ventajas principales

• Rangos de presión: 0,1 a 10 bar (1,5 a 150 psi)
• Rango de temperatura compensada: −40 a 120 °C (−40 a 250 °F)
• Respuesta dinámica hasta 2 kHz
• Precisión 0,1 % FS; estabilidad anual 0,1 % FS; presión de prueba 300 % FS
• Diafragma soldado en acero inoxidable 316L y transmisión por aceite de silicona incomprensible
• Salidas eléctricas configurables: mV, V, mA
• Gran variedad de conexiones de presión y eléctricas
• Opciones de certificación para zonas peligrosas disponibles

Construcción y principio de medida
El núcleo sensor es una galga extensométrica de silicio micromecanizada (puente de Wheatstone) montada en un conjunto de sellado de alta integridad. El elemento está aislado del medio por un diafragma soldado en 316L; la presión se transmite mediante aceite de silicona incomprensible al elemento de silicio. El silicio aporta mayor sensibilidad, mejor repetibilidad, mayor relación señal/ruido, mayor capacidad de sobrecarga y una estabilidad a largo plazo superior frente a sensores con galgas metálicas. El conjunto emplea un método de sellado patentado (US Patent 7,373,827) que permite múltiples ciclos sin fatiga y flexibilidad en las conexiones sin adaptadores ni juntas tóricas.

Aplicaciones
Adecuado para aplicaciones industriales que requieren mediciones diferenciales estáticas y dinámicas precisas en condiciones severas: control de procesos, bancos de ensayo hidráulicos y neumáticos, pruebas de flujo y estanqueidad, y sistemas de ensayo en automoción y aeronáutica que necesitan respuesta dinámica y estabilidad a largo plazo.

Especificaciones técnicas

• Serie / modelo: 4264A
• Principio de medida: piezorresistivo (silicio micromecanizado, puente de Wheatstone)
• Rangos de presión: 0,1 a 10 bar (1,5 a 150 psi)
• Temperatura compensada: −40 a 120 °C (−40 a 250 °F)
• Respuesta dinámica: hasta 2 kHz
• Precisión: 0,1 % FS
• Estabilidad anual: 0,1 % FS
• Presión de prueba: 300 % FS
• Diafragma: acero inoxidable 316L soldado
• Transmisión de presión: aceite de silicona incomprensible
• Elemento sensor: silicio micromecanizado (puente de Wheatstone)
• Electrónica integrada: compensación de temperatura, protección EMC, polaridad inversa, regulación de alimentación, protección contra sobretensión y cortocircuito
• Salidas eléctricas: mV, V, mA (configurables)
• Certificaciones / opciones: certificación para zona peligrosa disponible
• Método de sellado: patentado (US Patent 7,373,827)
• Pruebas y calibración: datos individuales de prueba en presión y temperatura trazables a ISO 17025 y NIST
