Célula de carga de compresión 9313AA1

tipo vigade un ejepiezoeléctrica

Descripción del producto

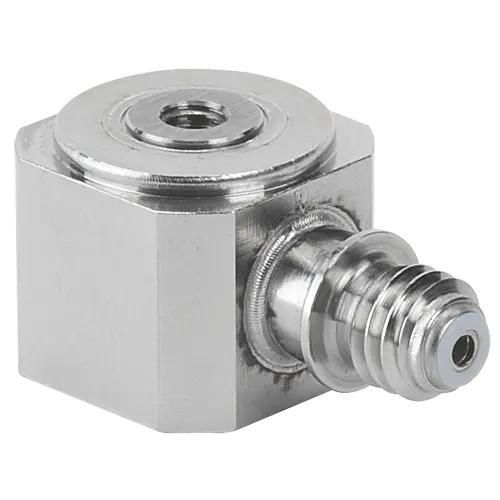

El sensor de fuerza de compresión piezoeléctrico en miniatura modelo 9313AA1 está diseñado para la medición de fuerzas dinámicas y cuasistáticas en instalaciones industriales compactas. Precargado y provisto de opciones de adaptación para un montaje rápido, ofrece una salida por carga que requiere un amplificador de medida o convertidor de carga para obtener una señal de proceso evaluable. La forma cuadrada del cuerpo y los agujeros roscados axiales en ambos extremos permiten la introducción axial de la fuerza y facilitan situaciones de montaje especiales. Se pueden detectar fuerzas de tracción de hasta el 10 % del rango de compresión (no calibradas), útiles por ejemplo para detectar el retroceso de herramientas tras procesos de ajuste por presión.

Características principales

• Transductor de fuerza precargado y calibrado, listo para su uso
• Rangos calibrados Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Sensibilidad: ≈ −10 pC/N
• Dimensiones compactas DxH: 13 x 10 mm; peso: 10 g (sin cable)

Descripción
El 9313AA1 está optimizado para aplicaciones con espacio limitado donde deben adquirirse señales de fuerza dinámicas o cuasistáticas. La salida de carga precisa de un amplificador de medida o convertidor de carga en la etapa posterior para generar una señal de proceso estable. La fuerza puede aplicarse axialmente por ambos extremos; la carcasa cuadrada y los agujeros roscados facilitan el montaje y la fijación a soportes.

Aplicaciones

• Fabricación de semiconductores
• Montaje y pruebas de electrónica 3C (ensamblajes electrónicos compactos)

Datos técnicos (selección)

• Rangos de medida: min. 0 kN — max. 5 kN
• Rangos calibrados Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Tipo de salida: Carga (piezoeléctrico)
• Sensibilidad: ≈ −10 pC/N
• Linealidad: ≤ ±0,5 %FSO
• Umbral: 0,01 N
• Temperatura de funcionamiento: −40 … 120 °C
• Grado de protección: IP67 (EN 60529)
• Conector: KIAG 10-32 neg.; cable no incluido
• Material de la carcasa: DIN 1.4542

Propiedades mecánicas

• Rigidez Cz: 0,56 kN/μm
• Sobrecarga máxima (tracción/compresión): −0,5 / 5,5 kN
• Par de apriete máximo Mz: 0,3 N·m
• Momento de flexión máximo Mxy (carga única): 1,3 N·m
• Fuerza de corte: 0,1 kN

Cómo funciona
El cristal piezoeléctrico genera una carga proporcional a la fuerza aplicada; un amplificador o convertidor de carga la transforma en una señal de proceso utilizable por los sistemas de control o ensayo.

Caractéristiques / especificaciones técnicas

• Modelo: 9313AA1
• Rangos calibrados Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Rango máximo de medida: 5 kN
• Sensibilidad: ≈ −10 pC/N
• Linealidad: ≤ ±0,5 %FSO
• Umbral: 0,01 N
• Coeficiente de temperatura de la sensibilidad: 0,05 %/°C
• Grado de protección: IP67
• Peso (sin cable): 10 g
• Material de la carcasa: DIN 1.4542
