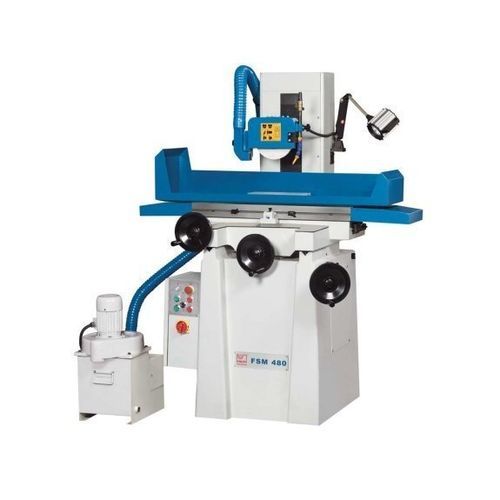

Rectificadora plana FSM 480

para piezascon fijación magnéticaconvencional

Descripción
La rectificadora plana convencional FSM 480 está diseñada para trabajos de rectificado cortos, sencillos y precisos con coste contenido. Indicada para talleres de reparación y formación, la construcción con mesa cruzada garantiza geometría estable. La mesa guía con desplazamiento fluido; se suministra de serie placa magnética permanente y extracción de virutas/polvo.

Puntos destacados

• Bastidor de fundición que absorbe vibraciones
• Placa magnética permanente 125 x 300 mm
• Amplio equipamiento estándar
• Mordaza de rectificado regulable en ángulo

Zona de trabajo (mesa)
Dimensiones mesa: 210 mm x 450 mm
Distancia eje husillo - superficie mesa: 450 mm

Recorridos
Recorrido eje X: 480 mm
Recorrido eje Y: 230 mm
Recorrido por giro de volante, X: 5 mm
Recorrido por giro de volante, Y: 5 mm
Recorrido por giro de volante, Z: 1 mm

Avances / Escalas
División anillo escala X: 0,02 mm
División anillo escala Y: 0,02 mm
División anillo escala Z: 0,005 mm

Precisión
Rugosidad alcanzable: ≤ 0,63 µm Ra
Paralelismo de rectificado: 0,005 mm / 300 mm

Potencia
Potencia motor (accionamiento principal): 1,5 kW

Medidas y peso
Dimensiones muela: 200 x 13 x 32 mm
Peso máquina: 730 kg

Detalles del producto

• Husillo de alta capacidad montado en rodamientos angulares de bolas precargados para bajo nivel de vibraciones y larga vida
• Motor de husillo sellado y equilibrado con alta capacidad de carga
• Construcción maciza en mesa cruzada que absorbe vibraciones
• Guías en V y planas en X e Y para precisión constante
• Movimiento longitudinal de la mesa sobre guías lineales a bolas y guía por rodillos lineales
• Escalas de volante ajustables para fijar el cero en cualquier posición
• Lubricación centralizada

Equipamiento estándar

• Extracción (aspiración)
• Lámpara de trabajo
• Placa magnética permanente 125 x 300 mm
• Eje de equilibrado y estación de equilibrado
• Mordaza de rectificado angular
• Herramientas de servicio y manual de operador
• Brida de muela, dressador y muela

Equipamiento opcional

• Equipo de refrigeración / dispositivo de flujo de refrigerante (modelo para FSM 480 disponible)

Especificaciones técnicas

• Modelo: FSM 480
• Mesa: 210 x 450 mm
• Distancia husillo - mesa: 450 mm
• Recorrido X: 480 mm
• Recorrido Y: 230 mm
• Recorrido Z por giro de volante: 1 mm (división Z 0,005 mm)
• Divisiones: X/Y 0,02 mm, Z 0,005 mm
• Potencia motor principal: 1,5 kW
• Muela: 200 x 13 x 32 mm
• Rugosidad: ≤ 0,63 µm Ra
• Peso: 730 kg
