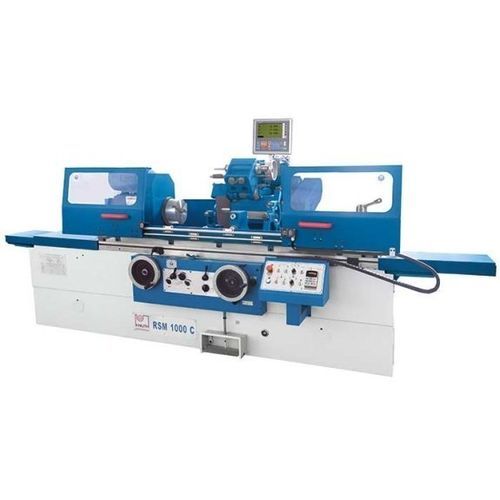

Rectificadora cilíndrica RSM 1000 C

cilíndrica exteriorcilíndrica interiorpara piezas de gran tamaño

Resumen
La serie RSM C comprende rectificadoras cilíndricas de precisión diseñadas para piezas largas y pesadas. Apta para el mecanizado de piezas individuales y la producción en pequeñas series, incorpora un equipo de rectificado interior y un diseño clásico con bancada grande, guías rectificadas y potentes accionamientos para husillo de trabajo, husillo de rectificado y unidad hidráulica.

Puntos destacados

• Rectificado cilíndrico interior y exterior
• Rodamientos hidrostáticos en el husillo para alta calidad superficial
• Bastidor pesado para piezas grandes
• Cabezal giratorio para el rectificado cónico de piezas cortas
• Avance rápido integrado en el eje X con retorno manual
• Amplio paquete de accesorios de serie

Detalles del producto

• Gran bancada en diseño pesado: admite piezas de hasta 2.000 mm de longitud (según variante) y diámetros hasta 320 mm
• Guías anchas y rectificadas con precisión que aseguran exactitud a lo largo de toda la pieza y soportan grandes pesos
• La mesa tiene grandes dimensiones y gira en dos direcciones; movimiento mediante volante manual o avance hidráulico lineal automático
• Válvula de avance robusta que permite un control de microalimentación muy preciso en el eje Z, con tiempo de retención ajustable por el operario
• Avance automático en 2 pasos, limitado por tope regulable
• Husillo de rectificado con cojinetes hidrostáticos para máxima precisión, calidad superficial y vida útil
• Motor del husillo de rectificado diseñado para funcionamiento continuo
• Cabezal portamuelas robusto giratorio ±30°; cabezal de trabajo giratorio hasta 45°
• Equipo de rectificado interior incluido
• Avance rápido integrado en el eje X con retorno manual

Equipamiento de serie

• Indicador de posición 3 ejes X.Pos 3.2 (nueva generación con funciones de torneado integradas)
• Equipo de rectificado interior
• Platina de apoyo abierta
• Platina de apoyo cerrada
• Mandril de 3 mordazas Ø 200 mm
• Sistema de refrigeración
• Afilador de muela
• Banco de equilibrado
• Mandril de equilibrado
• Brida para muela
• Punta de centrado
• Protecciones contra salpicaduras delanteras y traseras
• Accionamientos
• Herramientas de servicio
• Manual del operador
• Certificado de prueba

Especificaciones técnicas

• Marca: KNUTH
• Área de trabajo — Altura central: 180 mm
• Área de trabajo — Diámetro de rectificado: 8 mm - 320 mm
• Área de trabajo — Con luneta: 60 mm
• Área de trabajo — Longitud de rectificado: 1.000 mm
• Área de trabajo — Diámetro int. con luneta: 35 mm - 100 mm
• Área de trabajo — Diámetro int. sin luneta: 30 mm - 100 mm
• Área de trabajo — Profundidad de rectificado interior: 125 mm
• Área de trabajo — Peso pieza entre centros (máx.): 150 kg
• Área de trabajo — Alimentación de la muela (mín.): 0,0025 mm
• Área de trabajo — Diámetro del mandril: 200 mm
• Área de trabajo — Rango de giro de mesa (máx.): -3° / +7°
• Área de trabajo — Velocidad periférica de la muela: 35 m/s
• Área de trabajo — Velocidades husillo trabajo: 50 Hz: 25-220 1/min
• Recorridos — Recorrido cabeza de rectificado: 250 mm
• Avances — Avance de mesa, infinitamente variable: 0,1 m/min - 4 m/min
• Avances — Avance por giro de volante eje X: 2 mm
• Avances — Avance por división de escala eje X: 0,0025 mm
• Cabezal — Rango de giro cabezal trabajo: 0° - 45°
• Cabezal — Cono husillo trabajo: 4 MT
• Cabezal rectificador — Velocidad husillo rectificador: 1.670 1/min
• Cabezal rectificador — Rango de giro (dcha.+izq.): 30°
• Cabezal rectificador — Velocidad husillo interno: 10.000 1/min
• Contrepunta — Cono contrepunta: 4 MT
• Contrepunta — Carrera de la contrapunta: 25 mm
• Potencia — Motor husillo rectificador / bomba hidráulica: 5,5 / 0,75 kW
• Potencia — Motor rectificado interno: 1,1 kW
• Potencia — Motor husillo trabajo / bomba refrigerante: 1,5 / 0,125 kW
• Medidas y pesos — Dimensiones muela: 400 mm x 50 mm x 203 mm
• Medidas y pesos — Muela int. (max.): 50 mm x 40 mm x 16 mm
• Medidas y pesos — Muela int. (min.): 45 mm x 35 mm x 10 mm
• Medidas y pesos — Medidas generales (L x An x Al): 3,61 m x 1,81 m x 1,52 m
• Medidas y pesos — Peso: 3.700 kg
