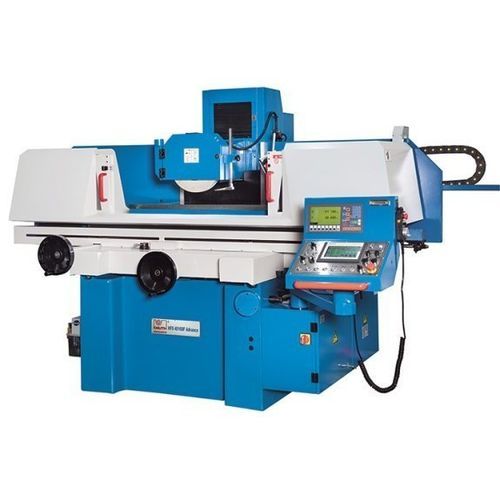

Rectificadora plana HFS 2550 F Advance

de piezas para procesarcon fijación magnéticaconvencional

Descripción
La serie HFS F Advance es el último desarrollo de las rectificadoras de superficies de KNUTH, que ofrece una solución llave en mano combinando un bastidor robusto con funciones automatizadas basadas en Siemens para un rectificado productivo en taller.

Puntos destacados

• Placa magnética con desmagnetización integrada
• Eje vertical con husillo a bolas precargado y servomotor para alta precisión
• PLC Siemens con pantalla táctil para programación sencilla en modo automático
• Amplio paquete de equipamiento estándar listo para producción

Detalles del producto

• Bastidor: construcción en fundición para rigidez a la torsión, guías de precisión y alta calidad de fabricación
• Lubricación y protección: lubricación central automática de todas las guías; área de trabajo protegida por carcasa de fácil acceso
• Refrigeración y extracción: bomba de refrigerante de alta capacidad combinada con extracción por vacío para eliminar polvo y aerosoles

Husillo de rectificado

• Husillo sobredimensionado, equilibrado dinámicamente, totalmente sellado y lubricado permanentemente
• Rodamientos de precisión precargados para rendimiento consistente en producción continua

Programación y control

• Tornillo a bolas precargado y potente servomotor para posicionamiento repetible del eje Y
• Volante electrónico para montaje y desplazamiento manual del husillo
• Modo Auto: procesamiento automático de parámetros de desbaste/finura, número de pasadas de chispa y retorno a cero

Hidráulica

• Funcionamiento silencioso con baja generación de calor para resultados constantes
• Movimiento longitudinal de la mesa accionado hidráulicamente, variable y con inversión suave
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Placa magnética de gran tamaño incluida de serie para sujeción sin deformaciones
• Unidad de control integrada para sujeción y desmagnetizado rápidos

Área de trabajo (mesa técnica)
Peso de pieza (max.): 180 kg
Distancia punta husillo - mesa: 450 mm
Dimensiones mesa: 508 mm x 254 mm
Dimensiones placa magnética: 500 mm x 250 mm
División escala eje Y: 0,005 mm
División escala eje Z: 0,02 mm
Avance transversal auto. Z: 0,1 mm - 8 mm
Velocidad husillo: 2.850 1/min
Avance vertical auto.: 0,005 mm - 0,05 mm

Recorridos (mesa técnica)
Recorrido eje X: 560 mm
Recorrido eje Y: 275 mm

Avances (mesa técnica)
Avance hidr. X: 5 m/min - 25 m/min
Avance rápido Y: 480 mm/min
Avance rápido Z: 790 mm/min

Capacidad de accionamiento (mesa técnica)
Potencia motor principal: 2,2 kW

Medidas y pesos (mesa técnica)
Dimensiones muela: 200 mm x 20 mm x 31,75 mm
Dimensiones totales (L x An x Al): 2,3 m x 1,6 m x 1,68 m
Peso: 1.800 kg

Especificaciones técnicas

• Modelo: HFS 2550 F Advance
• Capacidad pieza: hasta 180 kg
• Mesa (An x Prof): 508 x 254 mm
• Placa magnética: 500 x 250 mm (desmagnetización integrada)
• Recorrido X: 560 mm
• Recorrido Y: 275 mm
• Avance transversal Z (auto): 0,1–8 mm
• Avance vertical Z (auto): 0,005–0,05 mm
• Muela: 200 x 20 x 31,75 mm
• Velocidad husillo: 2.850 1/min
• Motor principal: 2,2 kW
• Avances rápidos: Y = 480 mm/min, Z = 790 mm/min
• Control: PLC Siemens con pantalla táctil (modo Auto)
• Peso máquina (aprox.): 1.800 kg
