Rectificadora cilíndrica

cilíndrica exteriorcilíndrica interiorde piezas para procesar

Descripción

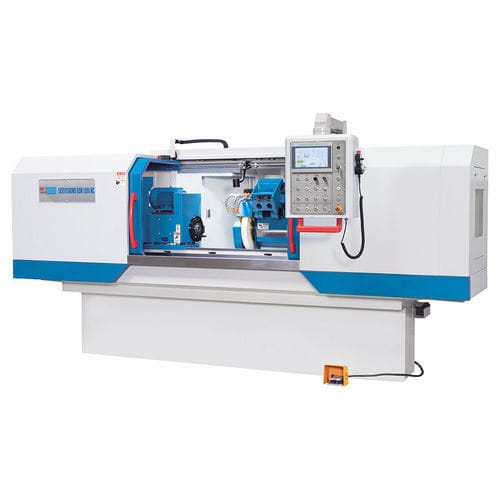

La Servogrind® RSM 600 NC es una rectificadora cilíndrica de precisión diseñada para piezas largas y pesadas y para producciones en pequeñas series. Los servomotores en ambos ejes sustituyen la unidad hidráulica convencional, mejorando la dinámica, la precisión y la eficiencia. Incorpora una unidad de rectificado interior pivotante para mayor flexibilidad. Bancada pesada, guías rectificadas y potentes accionamientos garantizan rigidez y repetibilidad. El control NC con pantalla táctil facilita la selección de ciclos sin conocimientos de programación.

Puntos destacados

• Control NC con pantalla táctil y ciclos específicos
• Capacidad de rectificado exterior e interior
• Ejes servomotores (sin hidráulica)
• Mesa giratoria y husillo de trabajo giratorio
• Amplio paquete de accesorios de serie

Plataforma de maquinado

• Bancada pesada diseñada para piezas grandes y pesadas
• Mesa giratoria sobre guías en V anchas y rectificadas para amortiguación de vibraciones
• Distribución del peso optimizada para minimizar momentos de vuelco
• Contrapunto robusto para un apriete preciso entre centros

Alimentación y ejes

• Avances por servotecnología para movimientos uniformes y sin vibraciones
• Servoaccionamientos de alta calidad con precisión y dinámica tipo CNC
• Ajustes de avance precisos y reproducibles con topes electrónicos
• Husillos de bolas precargados para reducir fricción y juego
• Menor generación de calor para condiciones estables en funcionamiento continuo
• Accionamientos y sistemas protegidos para bajo mantenimiento

Cabezal rectificador

• Cabezal sobre guías lineales de primera calidad para máxima precisión
• Husillo de rectificado ampliamente soportado para precisión y calidad superficial en desbaste y acabado
• Unidad de rectificado interior pivotante accionada por motor independiente

Husillo de trabajo

• Cabezal de husillo giratorio con velocidad variable
• Plato de 3 mordazas Ø 200 mm con alta concentricidad incluido

Equipamiento y mantenimiento

• Zona de trabajo totalmente cerrada con grandes puertas para acceso y carga
• Mandos centralizados y parámetros visibles en pantalla táctil
• Iluminación LED para visibilidad y seguridad
• Sistema automático de lubricación centralizado
• Volante electrónico móvil para puesta a punto
• Soporte para piezas largas incluido; refrigeración, dresseur, equilibrador y herramientas en paquete estándar

Control NC

• Control NC que combina desbaste, acabado y spark-out en una operación
• Ciclos programables vía pantalla táctil sin conocimientos de programación
• HMI con menús para rectificado longitudinal y transversal
• Gráficos detallados que asisten en la entrada de datos y muestran el estado de mecanizado

Características técnicas

• Modelo: Servogrind® RSM 600 NC
• Altura de centros: 180 mm
• Diámetro de rectificado: 8 mm - 320 mm
• Con luneta fija: 15 mm - 150 mm
• Longitud de rectificado: 600 mm
• Diámetro int. con luneta: 35 mm - 100 mm
• Diámetro int. sin luneta: 30 mm - 100 mm
• Profundidad int. de rectificado: 125 mm
• Peso pieza entre centros (max.): 100 kg
• Rango de giro mesa: -2° / +9°
• Velocidad periferia muela: 45 m/s
• Recorrido cabeza rectificadora: 195 mm
• Rango giro cabezal de trabajo: 90°
• Cono husillo trabajo: 4 MT
• Diámetro plato: 200 mm
• Velocidades husillo trabajo: 25 1/min - 500 1/min
• Velocidad husillo rectif.: 2.140 1/min
• Rango cabezal rectif. (d+izq): 10°
• Velocidad husillo rectif. int.: 10.000 1/min
• Recorrido contrapunto: 30 mm
• Potencia husillo rectif.: 4 kW
• Potencia rectif. int.: 1,1 kW
• Potencia husillo / bomba: 0,75 / 0,13 kW
• Muela: 400 mm x 50 mm x 203 mm
• Muela int. (max.): 40 mm x 25 mm x 13 mm
• Dimensiones (L x W x H): 3,03 m x 2,3 m x 2 m
• Peso: 2.800 kg
