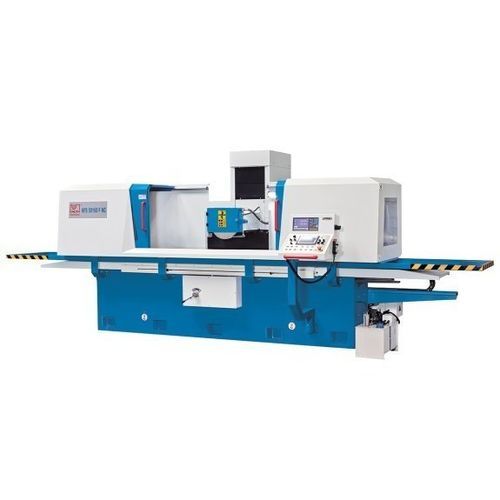

Rectificadora plana HFS 60200 F NC

para piezas de gran tamañocon columna móvilNC

Descripción
Esta serie de rectificadoras planas convencionales está pensada para el mecanizado de piezas grandes y pesadas con las tolerancias necesarias para el rectificado de precisión o como preparación para lapeado y pulido. La máquina cuenta con un bastidor en bancada cruzada y columna móvil que permite un largo guiado de la mesa y una distribución óptima de las cargas. Permite funcionamiento automático o manual para producción de muestras, reparaciones y formación.

Aspectos destacados

• Diseño con columna móvil para máxima estabilidad
• Placa magnética de gran superficie con desmagnetización integrada
• PLC Siemens Smart Line con ciclos de rectificado y HMI táctil
• Ejes Y/Z controlados por NC con servomotores
• Volante electrónico para posicionamiento manual fino en Y y Z

Detalles del producto
Diseño y estructura

• Bastidor macizo y fuertemente nervado en bancada cruzada con columna desplazable para alta rigidez bajo cargas elevadas
• Gran área de trabajo para piezas únicas de gran tamaño o múltiples piezas en una sola sujeción
• Sistema de refrigeración de alto rendimiento incluido de serie

Control

• PLC Siemens Smart Line con HMI táctil; ciclos de rectificado para cara y ranura accesibles y editables
• Husillos de bolas precargados y servomotores potentes en ejes X y Y para precisión y repetibilidad
• Volante electrónico para facilitar el montaje y el posicionamiento manual en Y y Z
• Modo automático que ejecuta parámetros de desbaste/acabado, número de pasadas y retorno a cero

Husillo de rectificado

• Husillo de gran diámetro, equilibrado dinámicamente, completamente sellado y lubricado de por vida
• Rodamientos de precisión precargados para rendimiento consistente y larga vida útil

Hidráulica

• Funcionamiento silencioso y baja generación de calor para estabilidad en operación continua
• Avance longitudinal de mesa hidráulico infinitamente variable, mantiene velocidad constante con inversión suave
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Grandes platos magnéticos suministrados de serie para sujeción sin torsión en toda la superficie de trabajo
• Control que asegura fuerzas de sujeción constantes y desmagnetización de calidad

Equipo estándar (selección)

• Indicador de posición de 2 ejes X.Pos 3.2
• Volante electrónico para ejes Y/Z
• Brida de muela y muela de rectificado
• Carcasa del puesto de trabajo y lámpara LED
• Sistema de refrigeración
• Soporte para dressador de diamante (sin diamante)
• Estación y eje de equilibrado
• Placa magnética, tornillos de ajuste y herramientas
• Manual de operador
• Lubricación central automática

Características / especificaciones técnicas (resumen)
Área de trabajo:
Dimensiones mesa: 600 mm x 2.200 mm
Distancia centro husillo - mesa: 600 mm
Capacidad de carga mesa (máx.): 1.690 kg
Altura placa magnética: 110 mm
Dimensiones placa magnética: 600 mm x 1.000 mm (2 posiciones)

Recorridos:
Recorrido X: 2.200 mm
Recorrido Y: 630 mm

Avances:
Avance hidráulico X: 5 m/min - 25 m/min
Avance Y: 50 mm/min - 500 mm/min
Profundidad por pasada Y: 0,005 mm - 0,05 mm
Avance Z: 50 mm/min - 1.500 mm/min
Avance automático Z: 0 mm/min - 30 mm/min

Muela:
Dimensiones muela: 350 mm x 40 mm x 127 mm
Velocidad: 1.450 rpm

Potencias de accionamiento:
Motor principal: 7,5 kW
Motor hidráulico: 5,5 kW
Servomotor Y: 2 kW; Servomotor Z: 0,5 kW

Dimensiones y peso:
Dimensiones (L x A x H): 6,5 m x 2,75 m x 2,7 m
Peso: 8.000 kg
