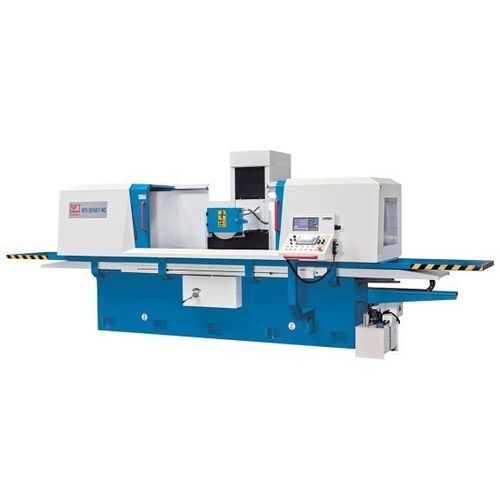

Rectificadora plana HFS 50160 F NC

para piezas de gran tamañocon fijación magnéticacon columna móvil

Descripción
Esta serie de rectificadoras de superficies está diseñada para piezas grandes y pesadas que requieren rectificado plano de precisión o como etapa preparatoria antes del lapeado o pulido. El bastidor en banco cruzado con columna móvil proporciona una larga guía de mesa y una transmisión de carga óptima en toda el área de trabajo. La máquina puede operar en modo automático o manual para producción de muestras, reparación y formación de operadores.

Aspectos destacados

• Diseño con columna móvil para máxima estabilidad
• Placa de sujeción magnética con función de desmagnetización integrada
• Control PLC Siemens Smart Line con ciclos de rectificado
• Ejes Y/Z controlados por NC y accionados por servomotores
• HMI táctil y volante electrónico para Y/Z

Control

• Ciclos de rectificado para cara y ranura accesibles y editables mediante pantalla táctil
• Tornillos de bolas precargados y servomotores potentes en X y Y para precisión y repetibilidad
• Volante electrónico que facilita la puesta a punto y el posicionamiento manual
• Modo automático que gestiona parámetros de desbaste/acabado, pasadas de apagado y retorno a cero

Husillo de rectificado

• Husillo de gran diámetro, equilibrado dinámicamente, completamente sellado con lubricación permanente
• Rodamientos de precisión precargados para rendimiento y fiabilidad a largo plazo

Sistema hidráulico

• Funcionamiento silencioso con mínima acumulación de calor para uso continuo
• Alimentación longitudinal de mesa hidráulica infinitamente variable que mantiene velocidad constante y reversos suaves
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa de sujeción magnética

• Grandes platos magnéticos incluidos de serie para sujeción sin deformación sobre toda la superficie de trabajo
• Unidad de control moderna que asegura fuerzas de sujeción fiables y desmagnetizado eficaz

Especificaciones técnicas

• Dimensiones mesa: 500 mm x 1.600 mm
• Distancia husillo-centro - mesa: 600 mm
• Capacidad máxima mesa: 900 kg
• Altura plato magnético: 110 mm
• Dimensiones placa magnética: 500 mm x 800 mm (2 platos)
• Recorrido X: 1.600 mm
• Recorrido Y: 500 mm
• Alimentación X (hidráulica): 5 - 25 m/min
• Alimentación Y: 50 - 500 mm/min
• Profundidad de alimentación Y: 0,005 - 0,05 mm
• Alimentación Z: 50 - 1.500 mm/min
• Alimentación automática Z: 0 - 30 mm/min
• Dimensiones muela: 350 x 40 x 127 mm; velocidad: 1.450 rpm
• Potencia principal: 7,5 kW
• Motor hidráulico: 3 kW
• Servomotores: Y = 2 kW; Z = 0,5 kW
• Dimensiones totales (L x A x H): 6,01 m x 2,5 m x 2,7 m
• Peso: 6.000 kg
