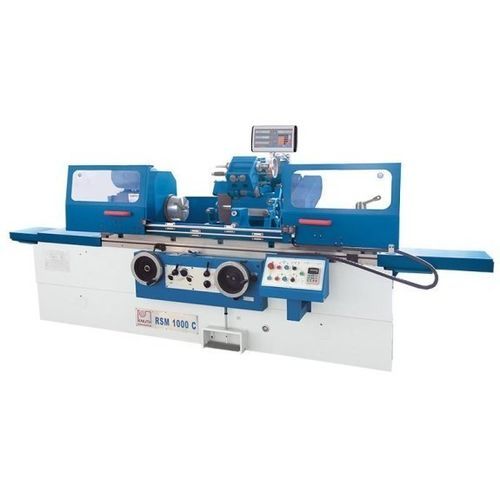

Rectificadora cilíndrica RSM 1500 C

cilíndrica exteriorcilíndrica interiorde piezas para procesar

Descripción general
La RSM 1500 C es una rectificadora cilíndrica convencional de precisión diseñada para piezas largas y pesadas. Es adecuada para el mecanizado de piezas individuales y pequeñas series, e incorpora un husillo de rectificado interior, bancada pesada y guías rectificadas para estabilidad y precisión repetible.

Puntos destacados

• Rectificado cilíndrico interior y exterior
• Husillo de rectificado hidrostático para mejorar la calidad superficial
• Bastidor pesado para piezas de gran tamaño
• Cabezal giratorio para rectificado cónico de piezas cortas
• Avance rápido integrado en el eje X con retorno manual
• Amplio paquete de accesorios estándar

Datos técnicos — Área de trabajo
Altura de centros: 180 mm
Diámetro de rectificado: 8 mm - 320 mm
Con luneta fija: 60 mm
Longitud de rectificado: 1.500 mm
Diámetro int. rectificado con luneta: 35 mm - 100 mm
Diámetro int. rectificado sin luneta: 30 mm - 100 mm
Profundidad de rectificado interior: 125 mm
Peso pieza entre centros (máx.): 150 kg
Avance muela (min.): 0,0025 mm
Diámetro mandril: 200 mm
Rango de giro mesa (máx.): -3° / +6°
Velocidades husillo de trabajo (50 Hz): 25 - 220 1/min
Velocidad periférica de la muela: 35 m/s

Datos técnicos — Recorridos
Recorrido de la cabeza de rectificado: 250 mm

Datos técnicos — Avances
Avance de mesa, variable: 0,1 m/min - 4 m/min
Avance por giro de la rueda manual eje X: 2 mm
Avance por división de escala eje X: 0,0025 mm

Datos técnicos — Cabezal
Rango de giro cabezal de trabajo: 0° - 45°
Conicidad husillo de trabajo: 4 MT

Datos técnicos — Cabezal de rectificado
Velocidad husillo de rectificado: 1.670 1/min
Rango de giro cabezal rectificador (d+i): 30°
Velocidad husillo rectif. interior: 10.000 1/min

Datos técnicos — Contra punta
Conicidad contrapunta: 4 MT
Recorrido plumín contrapunta: 25 mm

Datos técnicos — Potencias
Potencia motor - husillo rectificado / bomba hidráulica: 5,5 / 0,75 kW
Potencia rectif. interior: 1,1 kW
Potencia husillo de trabajo / bomba refrigeración: 1,5 / 0,125 kW

Datos técnicos — Medidas y pesos
Dimensiones muela: 400 mm x 50 mm x 203 mm
Muela int. (máx.): 50 mm x 40 mm x 16 mm
Muela int. (mín.): 45 mm x 35 mm x 10 mm
Dimensiones (L x W x H): 4,61 m x 1,81 m x 1,52 m
Peso: 4.300 kg

Equipo estándar y accesorios

• Unidad de rectificado interior (de serie)
• Soportes abiertos y cerrados
• Mordaza de 3 mordazas Ø200 mm
• Sistema de refrigeración
• Dressador y estación de equilibrado con mandril
• Brida de muela, punto central, protectores antisalpicaduras, herramientas y manual de operación

Aplicaciones

• Superficies cilíndricas externas: ejes, rodillos, bulones
• Agujeros y sedes interiores que requieren acabado superficial de calidad
• Superficies cónicas y piezas cortas usando cabezal giratorio
• Producción en pequeñas series y mecanizado de piezas individuales en talleres y fábricas
