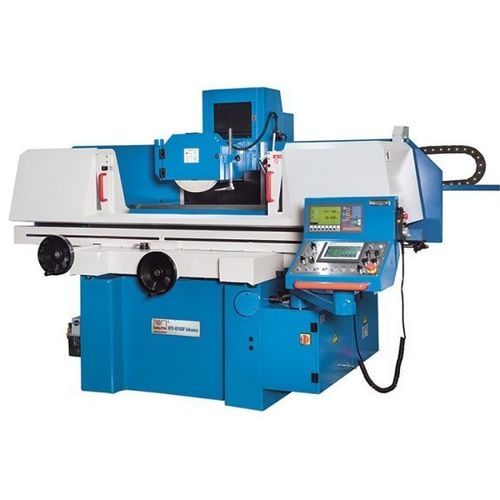

Rectificadora plana HFS 40100 F Advance

de piezas para procesarcon fijación magnéticaconvencional

Descripción
La serie HFS F Advance es la última evolución de las rectificadoras de superficies de KNUTH. Se suministran como soluciones llave en mano con un amplio equipamiento de serie y funciones automatizadas basadas en tecnología Siemens, pensadas para usuarios que necesitan mayor capacidad que una máquina convencional sin optar por un sistema CNC completo.

Puntos destacados

• Placa de sujeción magnética con función integrada de desmagnetización
• Eje vertical con husillo de bolas y servomotor para posicionado preciso
• Programación sencilla en modo automático con PLC Siemens y pantalla táctil
• Completo paquete de equipamiento de serie

Detalles del producto

• Bastidor de hierro fundido que proporciona rigidez, resistencia a la torsión y estabilidad en el mecanizado
• Sistema de lubricación central para todas las guías, garantizando funcionamiento fiable
• Zona de trabajo protegida por una carcasa de fácil acceso para carga y mantenimiento
• Potente bomba de refrigerante combinada con extracción por vacío para eliminar polvo y aerosoles

Husillo de rectificado

• Husillo de gran diámetro, equilibrado dinámicamente, completamente sellado y con lubricación permanente
• Rodamientos de precisión precargados para duración y rendimiento constantes

Programación

• Tornillo a bolas precargado y servomotor en el eje Y para alta repetibilidad
• Volante electrónico para ajustes y desplazamientos manuales del husillo
• Modo automático: parámetros de desbaste/finura definidos por el usuario, número de pasadas de chispa y retorno automático a cero

Características hidráulicas

• Funcionamiento silencioso y baja acumulación de calor para estabilidad en producción continua
• Movimiento longitudinal de la mesa accionado hidráulicamente, infinitamente variable y con inversión suave
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Placa magnética de gran tamaño incluida de serie para sujeción sin deformación
• Unidad de control integrada para desmagnetizado y sujeción rápidos, mejorando la eficiencia de producción

Especificaciones técnicas (extracto)
Área de trabajo
Peso pieza (máx.): 600 kg
Distancia nariz husillo - mesa: 580 mm
Dimensiones mesa: 1.020 mm x 406 mm
Dimensiones placa magnética: 1.000 mm x 400 mm
División anillo escala eje Y: 0,005 mm
División anillo escala eje Z: 0,02 mm
Alimentación transversal automática Z: 0,1 mm - 8 mm
Velocidad husillo: 1.450 1/min
Alimentación vertical automática: 0,005 mm - 0,05 mm

Recorridos
Recorrido X: 1.130 mm
Recorrido Y: 450 mm

Alimentaciones
Alimentación hidr. X: 7 m/min - 23 m/min
Avance rápido Y: 480 mm/min
Avance rápido Z: 990 mm/min

Potencias
Motor principal: 4 kW
Motor bomba hidráulica: 2,2 kW
Motor eje Y: 0,5 kW

Dimensiones y peso
Dimensiones muela: 350 mm x 40 mm x 127 mm
Dimensiones totales (L x A x H): 4,4 m x 2,4 m x 1,9 m
Peso máquina: 3.700 kg

Equipo estándar (selección)

• Indicador de posición 2 ejes
• Volante electrónico
• Muela, brida y dresseur
• Lubricación central automática
• Cubierta de la zona de trabajo
• Sistema de refrigeración y extracción
• Dispositivo de equilibrado
• Lámpara LED
• Placa magnética con desmagnetizador
• PLC Siemens con pantalla táctil

Modelo / Características técnicas

• Modelo: HFS 40100 F Advance
• Peso pieza máx.: 600 kg
• Dimensiones mesa: 1.020 x 406 mm
• Placa magnética: 1.000 x 400 mm
• Recorrido X: 1.130 mm
• Recorrido Y: 450 mm
• Velocidad husillo: 1.450 1/min
• Dimensiones muela: 350 x 40 x 127 mm
• Potencia motor principal: 4 kW
• Motor bomba hidráulica: 2,2 kW
