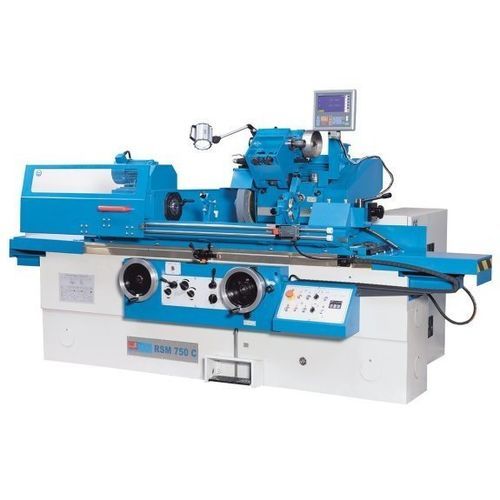

Rectificadora cilíndrica RSM 750 C

cilíndrica exteriorcilíndrica interiorde piezas para procesar

Descripción del producto
La RSM 750 C es una rectificadora cilíndrica convencional diseñada para piezas largas y de mayor peso. Es adecuada tanto para mecanizado de piezas únicas como para producción en pequeñas series e incluye una unidad de rectificado interior integrada para mayor flexibilidad. La máquina cuenta con una bancada rígida de gran tamaño, guías rectificadas y motores dedicados para el husillo de trabajo, el husillo de rectificado y el sistema hidráulico, ofreciendo una plataforma estable para el rectificado exterior e interior de piezas voluminosas.

Puntos destacados

• Rectificado cilíndrico exterior e interior
• Cojinetes hidrostáticos en la husillo para alta precisión superficial
• Bastidor pesado para piezas de gran tamaño
• Cabezal giratorio para rectificado cónico de piezas cortas
• Avance rápido integrado en eje X con retorno manual
• Paquete completo de accesorios estándar

Especificaciones técnicas
Área de trabajo
Altura de centros: 135 mm
Diámetro de rectificado: 8 mm - 200 mm (con luneta: 8 mm - 60 mm)
Longitud de rectificado: 750 mm
Diámetro interior con luneta: 35 mm - 100 mm
Diámetro interior sin luneta: 25 mm - 100 mm
Profundidad de rectificado interior: 125 mm
Peso máximo entre centros: 80 kg
Avance mecha (min.): 0,0025 mm
Diámetro del mandril: 200 mm
Rango de giro de la mesa: -2° / +6°
Velocidad periférica de la muela: 35 m/s
Velocidades husillo de trabajo (50 Hz): 25 - 380 1/min

Recorridos
Recorrido del cabezal de rectificado: 200 mm

Avances
Avance de mesa, variable: 0,1 m/min - 4 m/min
Avance por giro de la rueda (eje X): 0,5 mm
Avance por división escala (eje X): 0,0025 mm

Cabezal
Rango de giro cabezal de trabajo: 0° - 45°
Cono husillo de trabajo: 4 MT

Cabezal rectificador
Velocidad husillo rectificador: 1.670 1/min
Rango de giro (d+i): 10°
Velocidad husillo rectificado interior: 10.000 1/min

Contrapunto
Cono: 4 MT
Recorrido del husillo del contrapunto: 25 mm

Potencia
Potencia husillo / bomba hidráulica: 5,5 / 0,75 kW
Potencia rectificado interior: 1,1 kW
Potencia husillo / bomba refrigerante: 0,75 / 0,13 kW

Medidas y pesos
Dimensiones muela: 400 x 50 x 203 mm
Muela int. máx.: 50 x 40 x 16 mm
Muela int. mín.: 45 x 35 x 10 mm
Dimensiones (L x W x H): 3 m x 1,8 m x 1,65 m
Peso: 3.500 kg

Características adicionales

• Gran bancada maciza para piezas largas y de gran diámetro
• Guías anchas y rectificadas que garantizan precisión uniforme
• La mesa puede moverse manualmente o mediante avance hidráulico ajustable
• Posicionamiento automático en dos pasos con tope ajustable
• Válvula de avance robusta para control fino de microavances
• Unidad de rectificado interior de serie y cabezal de rectificado giratorio para mayor versatilidad
