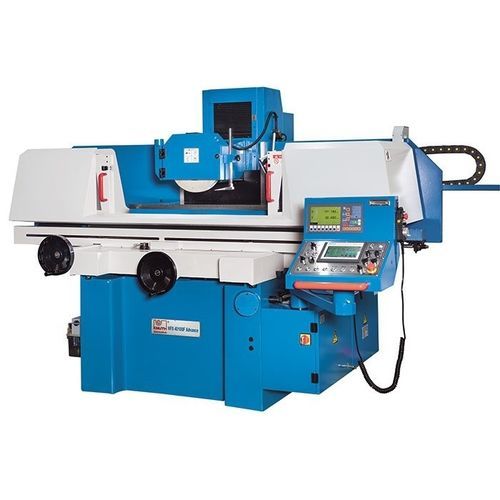

Rectificadora plana HFS 3063 F Advance

de piezas para procesarcon fijación magnéticaconvencional

Descripción
La HFS 3063 F Advance es una rectificadora de superficies convencional diseñada como solución lista para producción. Combina un bastidor rígido de fundición, control Siemens PLC con pantalla táctil y programación en modo automático, y una gran placa magnética para sujeción sin deformación. Indicado para talleres que necesitan más funcionalidad que una máquina convencional básica sin pasar a sistemas CNC completos.

Puntos destacados

• Placa de sujeción magnética con desmagnetización integrada
• Eje vertical con husillo a bolas precargado y servomotor para alta precisión de posicionamiento
• Control PLC Siemens con pantalla táctil y programación sencilla en modo Auto
• Paquete de equipamiento estándar completo (volante electrónico, reavivador de muela, estación de equilibrado, lámpara LED)

Detalles del producto
Bastidor

• Bastidor de hierro fundido para elevada rigidez y resistencia a la torsión
• Guias de precisión con lubricación central automática
• Área de trabajo protegida por una carcasa de fácil acceso
• Bomba de refrigerante combinada con extracción por vacío para control de polvo y aerosoles

Husillo de rectificado

• Husillo de gran diámetro, equilibrado dinámicamente, totalmente sellado y lubricado de forma permanente
• Rodamientos de precisión precargados para rendimiento estable y largos intervalos de servicio

Programación

• Tornillo de bolas precargado y servomotor potente en el eje Y para posicionamiento repetible
• Volante electrónico para puesta a punto y desplazamiento manual del husillo
• Modo Auto: ejecución automática de parámetros de desbaste/acabado, número de pasadas de chispa y retorno a cero

Características hidráulicas

• Sistema hidráulico silencioso con mínima generación de calor para operación continua
• Movimiento de mesa accionado hidráulicamente, variable de forma continua con inversión de sentido suave
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Placa magnética de gran tamaño para sujeción sin torsión (de serie)
• Unidad de control integrada para sujeción y desmagnetización rápidas

Área de trabajo
Peso máximo de la pieza: 270 kg
Distancia punta husillo - superficie mesa: 580 mm
Dimensiones mesa: 635 mm x 305 mm
Dimensiones placa magnética: 600 mm x 300 mm
División escala eje Y: 0,005 mm
División escala eje Z: 0,02 mm
Desplazamiento transversal automático Z: 0,1 mm - 8 mm
Velocidad (husillo): 1.450 1/min
Alimentación vertical automática: 0,005 mm - 0,05 mm

Recorridos
Recorrido eje X: 765 mm
Recorrido eje Y: 340 mm

Avances
Avance hidráulico eje X: 7 m/min - 23 m/min
Avance rápido eje Y: 480 mm/min
Avance rápido eje Z: 990 mm/min

Potencia de accionamiento
Potencia motor eje principal: 4 kW

Dimensiones y peso
Dimensiones muela: 350 mm x 40 mm x 127 mm
Dimensiones totales (L x A x H): 2,9 m x 2,2 m x 1,9 m
Peso: 2800 kg

Características / especificaciones técnicas

• Modelo: HFS 3063 F Advance
• Serie: HFS F Advance
• Placa magnética con desmagnetización
• Control PLC Siemens con pantalla táctil y programación Auto
• Eje vertical con husillo a bolas y servomotor
• Mesa accionada hidráulicamente con unidad hidráulica externa y enfriador de aceite
• Lubricación central automática
• Carcasa del área de trabajo y sistema de aspiración para polvo/aerosoles
• Accesorios incluidos: volante electrónico, reavivador de muela, estación de equilibrado/eje, lámpara LED, manual de usuario
