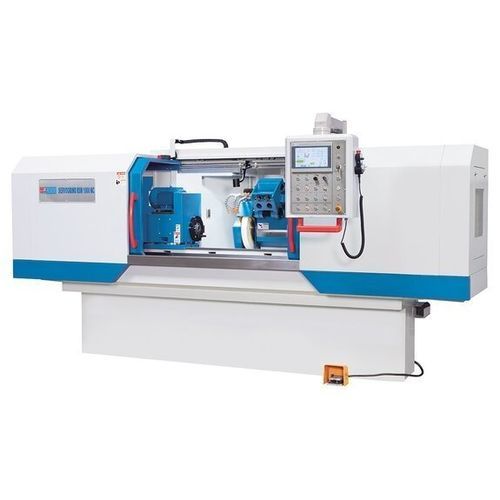

La Servogrind® RSM 1000 NC es una rectificadora cilíndrica de precisión para piezas largas y pesadas. Sustituye la unidad hidráulica convencional por servomotores en ambos ejes para mejorar la dinámica, la eficiencia y la precisión. Indicada para la producción unitaria y pequeñas series, incorpora un dispositivo de rectificado interior y una pantalla táctil NC que facilita la operación y mejora el rendimiento.

Puntos destacados

• Control NC con pantalla táctil y ciclos de rectificado
• Rectificado cilindrico exterior e interior
• Servomotores en ambos ejes
• Mesa y husillo de trabajo giratorios
• Amplio equipamiento de serie

Bancada

• Bancada de gran masa para el mecanizado de piezas grandes y pesadas con alta precisión
• Mesa giratoria sobre guías prismáticas rectificadas para un buen amortiguamiento de vibraciones
• Diseño que distribuye el peso de mesa y pieza en gran superficie para alta rigidez y mínimo par de vuelco
• Contrapunta robusta que asegura rigidez y precisión al sujetar entre centros

Avance

• Avance servo-convencional que reemplaza sistemas hidráulicos para un avance suave y sin vibraciones
• Servounidades de alta calidad con dinámica y precisión comparables a máquinas CNC modernas
• Ajustes de avance precisos y repetibles; topes electrónicos para límites de carrera
• Husillos de bolas precargados en todos los ejes para reducir fricción y par de arranque
• Menor generación de calor para condiciones estables en operaciones continuas
• Unidades, husillos y sistemas de medición protegidos para funcionamiento casi sin mantenimiento

Cabezal de rectificado

• Cabezal sobre guías lineales de calidad para máxima precisión
• Husillo de rectificado soportado para precisión y calidad superficial en desbaste y acabado
• Unidad de rectificado interior basculante accionada por motor separado

Husillo de trabajo

• Cabezal del husillo de trabajo basculante; velocidad de husillo regulable de forma continua
• Mandril de 3 mordazas Ø 200 mm con buena concentricidad incluido de serie

Equipamiento

• Zona de trabajo totalmente cerrada con puertas grandes para carga y descarga
• Controles centralizados y HMI táctil que muestra parámetros técnicos
• Iluminación LED para visibilidad y seguridad
• Sistema de lubricación central automática para simplificar mantenimiento
• Volante electrónico móvil para puesta a punto rápida
• Soporte para piezas largas incluido
• Sistema de refrigeración potente, reavivador, equilibrador de muelas y herramientas incluidos

Control NC

• Permite combinar desbaste, acabado y ciclo de parada en una sola operación
• Ciclos programables vía pantalla táctil sin conocimientos de programación
• HMI con menús específicos para rectificado longitudinal y transversal
• Gráficos detallados que facilitan la entrada de datos y muestran el estado del proceso

Especificaciones técnicas

• Altura de centros: 180 mm
• Diámetro de rectificado: 8 – 320 mm
• Con luneta: 15 – 150 mm
• Longitud de rectificado: 1.000 mm
• Diámetro int. con luneta: 35 – 100 mm
• Diámetro int. sin luneta: 30 – 100 mm
• Profundidad int.: 125 mm
• Peso pieza entre centros (máx.): 150 kg
• Rango giro mesa: -2° / +9°
• Velocidad periférica muela: 45 m/s
• Recorrido cabeza de rectif.: 250 mm
• Rango pivot husillo trabajo: 90°
• Cono husillo trabajo: 4 MT
• Diámetro mandril: 200 mm
• Velocidades husillo trabajo: 25 – 500 1/min
• Velocidad husillo rectif.: 2.140 1/min
• Velocidad husillo rectif. int.: 10.000 1/min
• Recorrido contrapunta: 30 mm
• Potencia husillo rectif.: 4 kW
• Potencia rectif. int.: 1,1 kW
• Broche / bomba: 1,5 / 0,13 kW
• Dimensiones muela: 400 x 50 x 203 mm
• Muela int. (máx): 32 x 25 x 10 mm
• Dimensiones generales (L x W x H): 4,1 m x 2,2 m x 1,8 m
• Peso: 3.300 kg
