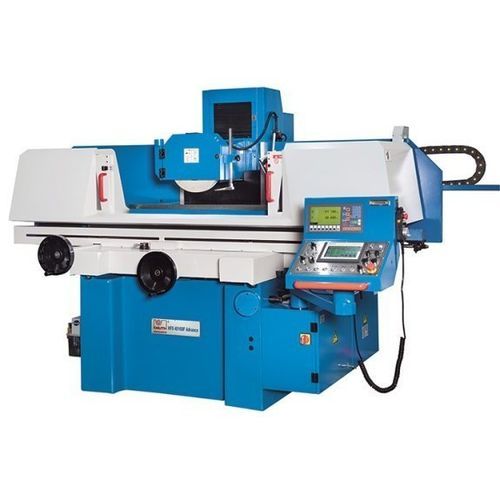

Rectificadora plana HFS 4080 F Advance

de piezas para procesarcon fijación magnéticaconvencional

Descripción
La serie HFS F Advance de KNUTH es una gama de rectificadoras de superficies convencionales que combina un bastidor de hierro fundido con controles basados en Siemens para ofrecer funciones automatizadas sin la complejidad de un CNC completo. Pensada para talleres que precisan capacidades avanzadas de rectificado convencional.

Aspectos destacados

• Placa de sujeción magnética con función de desmagnetización integrada
• Eje vertical con husillo a bolas y servomotor para posicionamiento preciso
• PLC Siemens con pantalla táctil y programación sencilla en modo automático
• Amplio equipamiento de serie (placa magnética, engrase central automático, sistema de refrigeración y aspiración, dressador de muela, herramientas de equilibrado, lámpara LED, manual de operador)

Detalles

• Bastidor: Construcción en hierro fundido que aporta rigidez y resistencia a la torsión
• Lubricación: Lubricación central automática para todos los patines
• Área de trabajo: Carcasa de fácil acceso para contener refrigerante y residuos de rectificado
• Refrigeración y extracción: Bomba de refrigerante potente combinada con extracción por vacío para eliminar polvo y aerosoles
• Husillo de rectificado: Husillo sobredimensionado, equilibrado dinámicamente, completamente sellado con lubricación permanente y rodamientos de precisión precargados
• Programación: Husillo de bolas precargado y servomotor en eje Y; volante electrónico para ajustes manuales; modo automático procesa parámetros de desbaste/finura, pasadas de chispado y retorno a cero
• Hidráulica: Movimiento longitudinal de la mesa accionado hidráulicamente con inversión suave; unidad hidráulica externa con enfriador de aceite para estabilidad térmica
• Placa magnética: Gran placa magnética de polos finos con control integrado para sujeción y desmagnetizado rápidos

Especificaciones técnicas (resumen)

• Peso máximo de pieza: 500 kg
• Dimensiones de la mesa: 813 mm x 406 mm
• Distancia punta husillo - mesa: 580 mm
• Dimensiones placa magnética: 800 mm x 400 mm
• Graduación eje Y: 0,005 mm
• Graduación eje Z: 0,02 mm
• Avance transversal automático Z: 0,1 mm - 8 mm
• Velocidad husillo: 1.450 1/min
• Avance vertical automático: 0,005 mm - 0,05 mm
• Recorrido X: 910 mm
• Recorrido Y: 450 mm
• Avance hidráulico X: 7 - 23 m/min
• Avance rápido Y: 480 mm/min
• Avance rápido Z: 990 mm/min
• Potencia motor principal: 4 kW
• Dimensiones muela: 350 x 40 x 127 mm
• Dimensiones (L x W x H): 3,6 m x 2,4 m x 1,9 m
• Peso máquina: 3.400 kg

Equipamiento de serie

• Placa de sujeción magnética (con desmagnetizado)
• Engrase central automático
• Carcasa / protección del área de trabajo
• Dispositivo de refrigeración y aspiración
• Dressador de muela y banco de equilibrado
• Lámpara de trabajo LED
• PLC Siemens con pantalla táctil (modo automático)
• Manual del operador y herramientas de servicio

Observaciones
La máquina se suministra con un equipo base completo; existen accesorios opcionales para adaptarla a requisitos productivos específicos.
