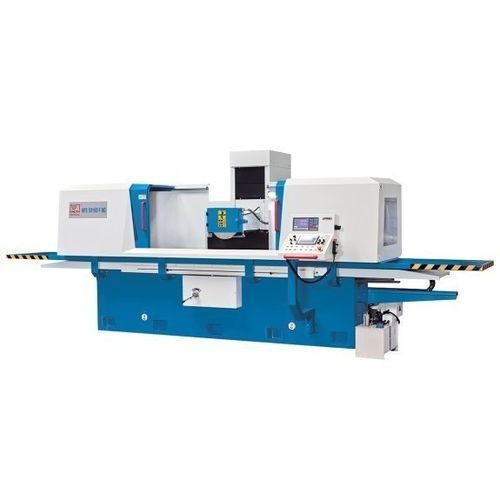

Rectificadora plana HFS 60160 F NC

para piezas de gran tamañocon fijación magnéticaNC

Descripción
Esta serie de rectificadoras planas mecaniza piezas grandes y pesadas con las tolerancias necesarias para el rectificado de precisión o como paso preparatorio para el lapeado o pulido. El bastidor en construcción de bancada cruzada con columna móvil permite una larga guía de mesa y una transmisión óptima de fuerzas. La máquina puede operar en modo automático o manual, adecuada para producción de muestras, reparación y formación.

Puntos destacados

• Diseño de columna móvil (bancada cruzada) para máxima estabilidad
• Placa de sujeción magnética con función de desmagnetización integrada
• Control PLC Siemens Smart Line con ciclos de rectificado editables
• Ejes Y/Z controlados por NC con accionamiento por servomotores
• HMI fácil de usar con pantalla táctil
• Volante electrónico para los ejes Y/Z

Área de trabajo
Dimensiones mesa: 600 mm x 1600 mm
Distancia centro husillo - mesa: 600 mm
Capacidad de carga mesa (máx.): 1300 kg
Altura del mandril magnético: 110 mm
Dimensiones placa magnética: 600 mm x 800 mm (2 posiciones)

Recorridos
Recorrido eje X: 1600 mm
Recorrido eje Y: 630 mm

Alimentación
Alimentación hidr. eje X: 5 m/min - 25 m/min
Alimentación eje Y: 50 mm/min - 500 mm/min
Profundidad de alimentación eje Y: 0,005 mm - 0,05 mm
Alimentación eje Z: 50 mm/min - 1500 mm/min
Alimentación automática eje Z: 0 mm/min - 30 mm/min

Rueda de rectificado
Dimensiones muela: 350 mm x 40 mm x 127 mm
Velocidad: 1450 1/min

Potencia de accionamiento
Motor principal: 7,5 kW
Motor hidráulico: 5,5 kW
Servomotor eje Y: 2 kW
Servomotor eje Z: 0,5 kW

Medidas y pesos
Dimensiones (L x A x H): 5,5 m x 2,75 m x 2,7 m
Peso: 7000 kg

Detalles del producto
Bastidor y diseño general

• Bastidor macizo y fuertemente nervado en bancada cruzada con columna móvil y husillo horizontal para alta rigidez con piezas pesadas
• Amplia área de trabajo que permite mecanizar piezas de gran superficie o varias piezas en una sola sujeción
• Sistema de refrigeración de alto rendimiento incluido de serie

Control

• Ciclos de rectificado para superficies y ranuras accesibles y editables desde la pantalla táctil
• Husillos de bolas precargados y servomotores potentes en Y y X para precisión y repetibilidad
• Volante electrónico para ejes Y y Z que facilita el ajuste y posicionamiento manual
• En modo Auto, los parámetros definidos por el usuario de desbaste/terminado, número de pasadas y retorno a cero se procesan automáticamente

Husillo de rectificado

• Husillo de gran tamaño, balanceado dinámicamente, completamente sellado y con lubricación permanente
• Rodamientos de precisión precargados para rendimiento y fiabilidad sostenidos

Hidráulica

• Funcionamiento silencioso y mínima acumulación de calor para uso continuo
• Avance longitudinal hidráulico de la mesa variable de forma continua, mantiene la velocidad seleccionada y cambios de dirección suaves
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Mandriles magnéticos grandes de serie para sujeción sin torsión en toda la superficie
• Control moderno que asegura fuerzas de sujeción fiables y buena desmagnetización

Especificaciones técnicas

• Modelo: HFS 60160 F NC
• Marca: KNUTH
• Dimensiones mesa: 600 mm x 1600 mm
• Distancia centro husillo - mesa: 600 mm
• Capacidad de carga mesa (máx.): 1300 kg
• Altura mandril magnético: 110 mm
• Placa magnética: 600 mm x 800 mm (2 posiciones)
• Recorrido X: 1600 mm
• Recorrido Y: 630 mm
• Alimentación X hidráulica: 5 - 25 m/min
• Alimentación Y: 50 - 500 mm/min
• Profundidad alimentación Y: 0,005 - 0,05 mm
• Alimentación Z: 50 - 1500 mm/min
• Alimentación automática Z: 0 - 30 mm/min
• Muela: 350 x 40 x 127 mm, 1450 1/min
• Motor principal: 7,5 kW ; hidráulico: 5,5 kW
• Servomotores: Y = 2 kW ; Z = 0,5 kW
• Dimensiones máquina: 5,5 m x 2,75 m x 2,7 m
• Peso: 7000 kg
• Control: PLC Siemens Smart Line con pantalla táctil; ciclos de rectificado editables; ejes Y/Z NC
