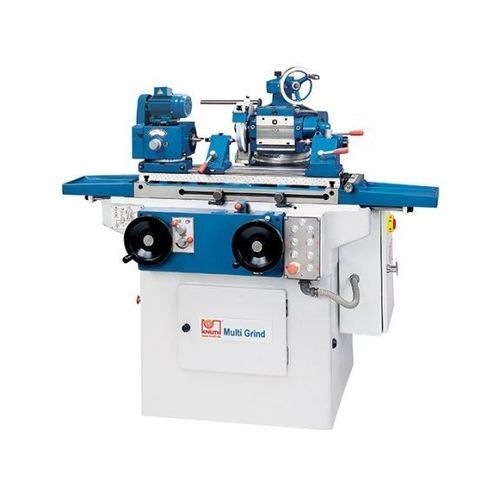

Rectificadora cilíndrica exterior Multi Grind

cilíndrica interiorplanade herramientas

Descripción general
La Multi-Grind integra rectificado cilíndrico exterior e interior, rectificado de superficies y rectificado/afilado de herramientas en una sola máquina de taller. Permite sujeción unilateral o entre puntos, admite unidad de rectificado interior en el cabezal y realiza trabajos ligeros de rectificado de superficies y afilado de cortadoras, avellanadores y herramientas de corte.

Puntos destacados

• Rectificado exterior e interior
• Rectificado de superficies
• Rectificado/afilado de herramientas
• Avance de mesa hidráulico con asistencia hidráulica manual
• Montaje simultáneo de dos muelas; amplia gama de accesorios

Área de trabajo
Diámetro de rectificado: 200 mm
Longitud máxima de pieza: 500 mm
Rectificado exterior óptimo: Ø 5–50 x 400 mm
Rectificado interior óptimo: Ø 10–50 x 75 mm
Área de rectificado de herramientas: 200 mm x 500 mm
Rectificado de superficies (L x A): 200 mm x 50 mm
Peso máximo de pieza: 10 kg
Rango de giro de mesa: +45° / -30°

Recorridos
Recorrido eje Z: 480 mm

Alimentaciones
Alimentación por giro volante X (fina): 1 mm
Alimentación por giro volante X (gorda): 4 mm
División escala X (fina): 0,005 mm
División escala X (gorda): 0,02 mm
Graduación ajuste altura: 0,01 mm
Velocidad avance longitudinal (hidráulico): 0,1 m/min – 6 m/min
Manual con asistencia hidráulica: hasta 7 m/min

Cabezal
Rango de giro cabezal: ± 90°
Velocidades husillo de trabajo: 110 – 300 min-1 (3 marchas)
Cono husillo: 2 MT
Diámetro mandril: 100 mm

Cabezal portamuela
Velocidad husillo portamuela: 2 500 min-1
Velocidad husillo rectificado interior: 13 500 min-1
Rango de giro portamuela: ± 90°
Desplazamiento vertical / transversal: 200 mm

Contrapunto
Ajuste altura por giro del volante: 2 mm
Cono contrapunto: 2 MT
Recorrido del husillo del contrapunto: 14 mm

Potencia
Potencia total: 2,525 kW
Motor principal: 1,1 kW

Dimensiones y peso
Dimensiones muela: 200 x 20 x 75 mm
Muela interior min / max: 10 x 10 x 3 mm / 25 x 20 x 6 mm
Dimensiones (L x A x H): 1,52 m x 1,35 m x 1,4 m
Peso neto: 1.300 kg

Detalles del producto
La Multi-Grind está pensada para aumentar la flexibilidad en el taller reduciendo cambios de montaje entre operaciones. Sus elementos clave son el cojinete de tres puntos del husillo para minimizar efectos térmicos, avance longitudinal hidráulico con inversión automática, posibilidad de montar dos muelas simultáneamente, lubricación central y bancada de fundición para reducir vibraciones.

• Cojinete de tres puntos para estabilidad térmica y acabado uniforme
• Avance longitudinal hidráulico con inversión automática y ayuda manual hidráulica
• Cabezal portamuela con desplazamientos transversal/vertical y rotación para ajustes multidireccionales
• Armario eléctrico accesible y amplia oferta de accesorios (refrigeración, extracción, mandriles, unidad de rectificado interior)

Caracteristicas / especificaciones técnicas

• Diámetro de rectificado: 200 mm
• Longitud pieza máx.: 500 mm
• Rectificado exterior: Ø 5–50 x 400 mm
• Rectificado interior óptimo: Ø 10–50 x 75 mm
• Área de rectificado de herramientas: 200 x 500 mm
• Peso máx. pieza: 10 kg
• Recorrido Z: 480 mm
• Portamuela: 2 500 min-1; interno: 13 500 min-1
• Husillo de trabajo: 110 / 200 / 300 min-1
• Muela: 200 x 20 x 75 mm
• Dimensiones máquina: 1,52 x 1,35 x 1,4 m; peso: 1.300 kg
