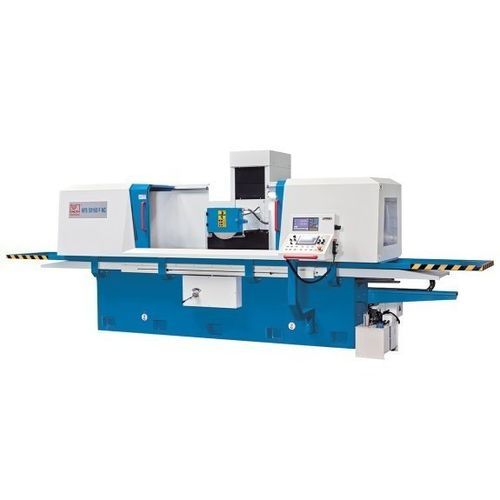

Rectificadora plana HFS 50100 F NC

para piezas de gran tamañocon fijación magnéticacon columna móvil

Descripción
La HFS 50100 F NC es una rectificadora de bancal cruzado diseñada para piezas de trabajo grandes y pesadas que requieren rectificado plano de precisión o preparación para lapeado y pulido. La columna móvil permite una larga guía de mesa y una distribución óptima de las cargas. Los modos automático/manual amplían su uso a producción de muestras, reparaciones y formación de operadores.

Aspectos destacados

• Diseño de columna móvil y bancal cruzado para máxima estabilidad
• Gran plato magnético con función de desmagnetización integrada
• PLC Siemens Smart Line con ciclos de rectificado e HMI táctil
• Ejes Y/Z controlados por NC con servomotores
• Avance hidráulico X de mesa de regulación continua
• Volante electrónico para posicionamiento manual preciso en Y/Z

Detalles del producto

• Bastidor acanalado y husillo horizontal que garantizan rigidez con cargas elevadas
• Amplia área de trabajo para piezas grandes individuales o varias piezas en una sola fijación
• Sistema de refrigeración de alto rendimiento y unidad hidráulica externa con enfriador de aceite incluidos

Área de trabajo
Dimensiones mesa: 500 mm x 1.000 mm
Distancia centro husillo - mesa: 600 mm
Capacidad máxima mesa: 700 kg
Altura plato magnético: 110 mm
Dimensiones placa magnética: 500 mm x 1.000 mm
Cantidad de platos magnéticos: 1

Recorridos
Recorrido eje X: 1.000 mm
Recorrido eje Y: 500 mm

Alimentación
Alimentación hidr. eje X: 5 m/min - 25 m/min
Alimentación eje Y: 50 mm/min - 500 mm/min
Profundidad de alimentación Y: 0,005 mm - 0,05 mm
Alimentación eje Z: 50 mm/min - 1.500 mm/min
Alimentación automática Z: 0 mm/min - 30 mm/min

Rueda de rectificado
Dimensiones muela: 350 mm x 40 mm x 127 mm
Velocidad: 1.450 1/min

Potencias
Motor principal: 7,5 kW
Motor hidráulico: 3 kW
Servomotor Y: 2 kW
Servomotor Z: 0,5 kW

Dimensiones y peso
Dimensiones (L x A x H): 4,5 m x 2,65 m x 2,7 m
Peso: 5.500 kg

Control

• Pantalla táctil Siemens: ciclos de rectificado editables para caras y ranuras
• Tornillos de bolas precargados y servomotores potentes para precisión y repetibilidad
• Modo automático que procesa parámetros de desbaste/finado y número de pasadas automáticamente

Husillo de rectificado

• Husillo equilibrado dinámicamente, sellado y lubricado de por vida
• Rodamientos de precisión precargados para rendimiento continuado

Hidráulica

• Funcionamiento silencioso y mínimo calentamiento para trabajo continuo
• Avance de mesa hidráulico infinitamente variable con inversiones de sentido suaves
• Unidad hidráulica externa con enfriador de aceite para estabilidad térmica

Placa magnética

• Gran plato magnético de serie para sujeción sin torsión en toda la superficie
• Control moderno que garantiza fuerzas de sujeción estables y desmagnetizado eficaz

Equipo estándar (selección)

• Indicador de posición 2 ejes X.Pos 3.2
• Volante electrónico para ejes Y/Z
• Brida para muela
• Recinto de trabajo
• Sistema de refrigeración
• Soporte para dresseur de diamante (sin diamante)
• Estación y eje de equilibrado
• Lámpara LED
• Placa magnética
• Tornillos de ajuste y herramientas
• Manual de operador
• PLC Siemens con pantalla táctil
• Engrase centralizado automático

Equipo opcional (selección)

• Sistema de refrigeración con separador magnético y filtro de papel
• Separador magnético sin depósito
• Plato magnético de polos finos u opción de mejora para HFS 50100 F NC
• Dresseur de muela servo

Especificaciones técnicas

• Modelo: HFS 50100 F NC
• Mesa: 500 x 1.000 mm
• Centro husillo-mesa: 600 mm
• Capacidad máxima mesa: 700 kg
• Recorrido X/Y: 1.000 mm / 500 mm
• Alimentaciones y velocidades según listado anterior
• Muela: 350 x 40 x 127 mm, 1.450 1/min
• Motor principal 7,5 kW; hidráulico 3 kW; servos Y/Z 2 kW / 0,5 kW
• Dimensiones: 4,5 x 2,65 x 2,7 m; peso: 5.500 kg
