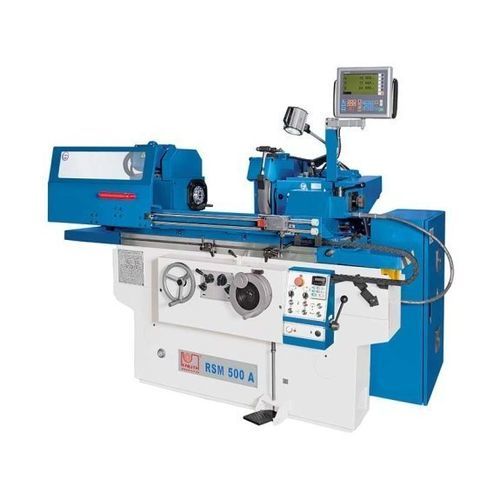

Rectificadora cilíndrica RSM 500 A

cilíndrica exteriorcilíndrica interiorde piezas para procesar

Descripción
La RSM 500 A es una rectificadora cilíndrica convencional para rectificado interior y exterior de piezas de tamaño medio. Presenta un bastidor de fundición maciza con largas guías de apoyo, mesa giratoria y traslado longitudinal hidráulico de ajuste fino. El volante del eje X incorpora un anillo graduado y tope cero para alimentaciones precisas. El cabezal puede girarse 180° para trabajo interior. El equipo incluye un completo paquete de accesorios de serie.

Puntos destacados

• Rectificado cilíndrico interior y exterior
• Cojinetes hidrostáticos en el husillo de rectificado para alta calidad superficial
• Cabezal giratorio para rectificado cónico de piezas cortas
• Avance rápido integrado en el eje X con retorno manual
• Amplio paquete de accesorios estándar

Especificaciones técnicas
Área de trabajo
Altura de centros: 135 mm
Longitud máx. pieza: 540 mm
Longitud de rectificado: 500 mm
Rango diámetro de rectificado: 8 mm – 200 mm
Diámetro interno sin luneta: 25 mm – 100 mm
Peso máx. entre centros: 50 kg
Profundidad de rectificado interno: 125 mm
Rango de giro de mesa (máx.): -3° / +9° R / L
Velocidad periférica de muela: 38 m/s

Alimentación
Alimentación de mesa, variable sin escalones: 0,1 m/min – 4 m/min
Alimentación por división de escala eje X: 0,005 mm

Cabezal
Velocidades husillo de trabajo: 25 1/min – 380 1/min
Rango de giro cabezal de trabajo: 0–45°
Cono del husillo: MT4

Cabezal rectificador
Velocidad husillo rectificado interior: 16 000 1/min
Rango de giro cabezal portamuela (der.+izq.): ±30°

Contrapunto
Cono contrapunto: MT4

Potencia
Consumo total de energía: 5,625 kVA

Dimensiones y peso
Dimensiones de muela: 400 mm x 50 mm x 203 mm
Muela rectif. int. (máx.): 50 mm x 40 mm x 16 mm
Muela rectif. int. (mín.): 45 mm x 35 mm x 10 mm
Dimensiones (L x A x H): 2,5 m x 1,6 m x 1,5 m
Peso: 2.500 kg

Detalles del producto

• Bastidor de fundición rígido para buena amortiguación y estabilidad
• Avance longitudinal hidráulico con microavances ajustables continuamente
• Guías combinadas en V y planas para alta precisión de movimiento
• Cabezal portamuela regulable hidráulicamente para simplificar el montaje y los cambios de pieza
• Cojinetes segmentados ajustables y de bajo mantenimiento en el husillo de rectificado
• Velocidades del husillo de trabajo ajustables de forma continua
• Mesa giratoria para rectificado cónico
• Contrapunto hidráulico con pedal de control

Accesorios estándar

• Visualizador de posición 2 ejes (estándar)
• Dispositivo para rectificado interior
• Plaquita de 3 mordazas Ø200 mm
• Brida de plato
• Soporte y eje de equilibrado
• Dispositivo de dressado
• Puntas, herramientas y útiles
• Brida porta muela
• Sistema de refrigeración
• Luz de trabajo
• Herramientas de servicio y manual de usuario
• Luneta abierta y cerrada
