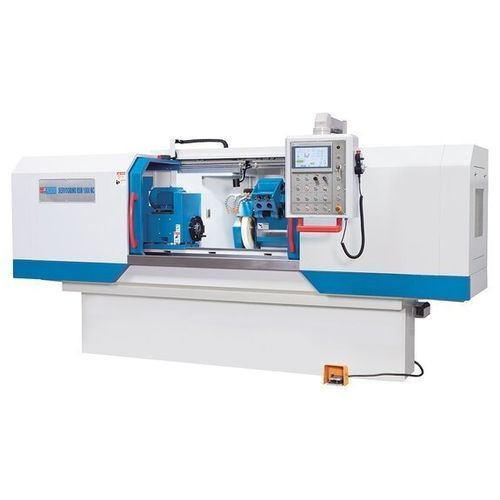

Rectificadora cilíndrica Servogrind® RSM 1500 NC

cilíndrica exteriorcilíndrica interiorde piezas para procesar

Descripción general
La Servogrind® RSM 1500 NC es una rectificadora cilíndrica convencional con control NC, diseñada para piezas largas y pesadas. Sustituye los sistemas hidráulicos de avance por ejes accionados por servomotores para mejorar la dinámica, la repetibilidad y el mantenimiento. Dispone de unidad de rectificado interior opcional y control NC táctil e intuitivo.

Puntos destacados

• Control NC con pantalla táctil y ciclos predefinidos
• Ciclos para rectificado cilíndrico exterior e interior
• Servomotores en ambos ejes (avance sin hidráulica)
• Mesa giratoria y husillo de trabajo giratorio
• Accesorios de serie completos (luneta, plato de 3 mordazas Ø200 mm, dresseur, equilibrador de muela)

Bancada

• Bancada pesada y rígida diseñada para piezas largas y pesadas
• Mesa giratoria sobre guías en V rectificadas para excelente amortiguación
• Amplia distribución de carga para minimizar el par de vuelco
• Contrapunto robusto para sujeción entre centros

Avances y accionamientos

• Tecnología de avance servo-convencional para avances suaves y sin vibraciones
• Servodrives de alto rendimiento para una precisión de posicionamiento similar al CNC
• Topes electrónicos y ajustes de alta repetibilidad para límites de recorrido precisos
• Husillos de bolas precargados en todos los ejes para reducir fricción y par de arranque
• Menor generación de calor para condiciones térmicas estables y menor desgaste
• Accionamientos, husillos y sistemas de medida protegidos para bajo mantenimiento

Cabezal de rectificado

• Cabezal sobre guías lineales de primer nivel para máxima precisión de posicionamiento
• Husillo de rectificado ampliamente soportado para alta precisión en desbaste y acabado
• Unidad de rectificado interior pivotante con motor independiente

Husillo de trabajo

• Cabezal de trabajo giratorio con velocidad de husillo infinitamente variable
• Plato 3 mordazas Ø 200 mm incluido de serie con buena concentricidad

Equipamiento

• Área de trabajo totalmente cerrada con grandes puertas para acceso seguro y manipulación fácil
• Controles centralizados y HMI táctil con visualización de parámetros
• Iluminación LED y lubricación central automática
• Volante electrónico móvil para puesta a punto rápida
• Soporte para piezas largas estándar; sistema de refrigeración potente y herramientas de dresseado/equilibrado incluidas

Control NC

• Control de posicionamiento NC que permite combinar desbaste, acabado y spark-out en un mismo ciclo
• Ciclos individuales programables vía pantalla táctil sin conocimientos de programación
• HMI con menús sencillos para rectificado longitudinal y transversal y guías gráficas en la entrada de datos

Tablas técnicas
Área de trabajo
Altura de centros: 180 mm
Diámetro de rectificado: 8 mm - 320 mm
Con luneta: 15 mm - 150 mm
Longitud de rectificado: 1.500 mm
Diámetro int. con luneta: 35 mm - 100 mm
Diámetro int. sin luneta: 30 mm - 100 mm
Profundidad int.: 125 mm
Peso pieza entre centros (máx.): 150 kg
Rango de giro mesa (máx.): -2° / +9°
Velocidad periférica de muela: 45 m/s

Recorridos
Recorrido cabeza de rectif.: 250 mm

Cabezal
Rango de giro cabeza de trabajo: 90°
Cono husillo trabajo: 4 MT
Diámetro plato: 200 mm
Velocidades husillo trabajo: 25 1/min - 500 1/min

Cabezal rectificador
Velocidad husillo rectif.: 2.140 1/min
Pivotamiento porte-muela (d+izq): 10°
Velocidad husillo int.: 10.000 1/min

Contrapunto
Cono contrapunto: 4 MT
Recorrido pinola: 30 mm

Potencias
Potencia husillo rectif.: 4 kW
Potencia rectif. interior: 1,1 kW
Potencia husillo / bomba: 1,5 / 0,13 kW

Dimensiones y pesos
Dimensiones muela: 400 mm x 50 mm x 203 mm
Muela int. máx.: 50 mm x 40 mm x 16 mm
Dimensiones (L x A x H): 5,1 m x 2,2 m x 1,8 m
Peso: 3.700 kg

Especificaciones técnicas

• Altura de centros: 180 mm
• Diámetro de rectificado: 8 - 320 mm
• Longitud de rectificado: 1.500 mm
• Diámetro interno (con/sin luneta): 35 - 100 mm / 30 - 100 mm
• Profundidad interna: 125 mm
• Peso máx. entre centros: 150 kg
• Pivote mesa: -2° / +9°
• Velocidad muela: 45 m/s
• Recorrido cabeza: 250 mm
• Husillo trabajo: cono 4 MT; plato Ø200 mm; 25 - 500 1/min
• Husillo rectif.: 2.140 1/min; husillo int.: 10.000 1/min
• Potencias: 4 kW / 1,1 kW / 1,5 kW / 0,13 kW
• Dimensiones: 5,1 m x 2,2 m x 1,8 m; Peso: 3.700 kg
