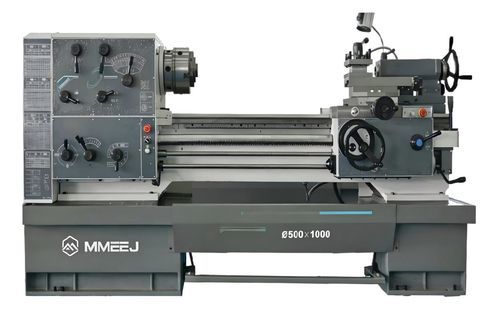

Torno convencional CDS series

horizontal2 ejespara piezas de gran diámetro

Presentación del producto:
Los tornos horizontales serie CDS están diseñados para torneado de superficies cilíndricas internas y externas, caras finales y perfiles cónicos en ejes y piezas. Modelos disponibles: CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C, cubriendo piezas de tamaño medio a grande.

Rango de mecanizado:
Diámetro máximo sobre bancada: φ500 o φ660 mm (dependiendo del modelo). Diámetro máximo sobre carro transversal: φ290 o φ440 mm. Diámetro en garganta y longitud de garganta varían según modelo (hasta φ870 donde proceda). Longitud máxima de pieza: 1000 / 1500 / 2000 / 3000 mm. Longitud máxima de corte: 950 / 1450 / 1950 / 2950 mm.

Especificaciones técnicas:

• Serie: CDS (modelos indicados)
• Boca de husillo: D8
• Agujero de husillo: φ82 mm (modelos B) o φ105 mm (modelos C)
• Tamaños de plato: φ250 mm o φ315 mm (según modelo)
• Conicidad del agujero de husillo: 90 mm / 1:20 (modelos B) o 110 mm / 1:20 (modelos C)
• Par máximo del husillo: 1100 Nm
• Rangos de velocidad del husillo: 26–2000 rpm (modelos B, 16 velocidades) o 26–1700 rpm (modelos C, 16 velocidades)
• Altura del centro del husillo: 250 mm (B) o 325 mm (C)
• Potencia motor del husillo: 7,5 kW (10 HP)
• Columna del contrapunto: diámetro φ75 mm, recorrido 150 mm, cono No.5MT

Capacidades:

• Torneado de superficies cilíndricas internas/externas, caras y perfiles cónicos
• Versiones con carro para piezas de gran diámetro o formas irregulares
• Soporte para husillos de avance métricos o imperiales; filetes métricos, imperiales, módulo y paso diametral
• Operaciones adicionales: taladrado, escariado y ranurado para aceite

Opciones y pedido:

• Husillos de avance métricos o imperiales y pasos de rosca específicos disponibles bajo solicitud
• Seleccione serie B o C según el diámetro de husillo y necesidades de paso; versiones con garganta disponibles para piezas pasantes
• Proporcione planos de pieza y requisitos de ciclo para asesoramiento de configuración y presupuesto
