Torno CNC CK51-HC
verticalde una sola columnapara piezas grandes

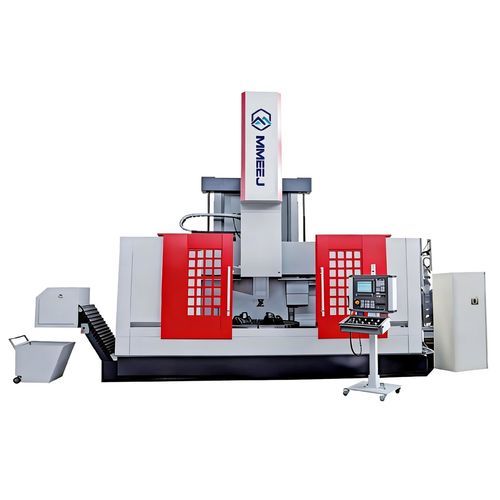

Torno CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / de una sola columna / para piezas grandes
Torno CNC - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / de una sola columna / para piezas grandes
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
CNC
Orientación del husillo
vertical
Estructura
de una sola columna
Aplicaciones
para piezas grandes
Rendimiento
de alta precisión
Función combinada
de fresado, de rectificado, perforación, roscado
Diámetro

1.500 mm, 1.800 mm, 2.300 mm
(59,06 in, 70,87 in, 90,55 in)

Velocidad de rotación

Máx.: 350 rpm
(2.199,115 rad.min-1)

Mín.: 1 rpm
(6,283 rad.min-1)

Diámetro máximo de corte

1.400 mm, 1.730 mm, 2.200 mm
(55 in, 68 in, 87 in)

Carrera X

Máx.: 1.550 mm
(61 in)

Mín.: -300 mm
(-12 in)

Carrera Z

800 mm, 1.000 mm
(31 in, 39 in)

Potencia nominal

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Descripción

Descripción del producto
La serie CK51-HC es un torno vertical monocolumna CNC combinado de torneado y fresado, diseñado para ejecutar múltiples operaciones en una sola sujeción: torneado, taladrado, roscado y escariado. La máquina permite también rectificado con muela y mecanizado lateral con cabeza de fresado angular. El husillo de la mesa está apoyado radialmente por rodamientos de rodillos radiales dobles de alta precisión y axialmente por guías rodantes de gran empuje; existe modo de rotación alternante opcional. La mesa dispone de índiceo para eliminar el juego de transmisión de los engranajes; precisión de posicionamiento del eje C hasta ±5 segundos de arco.

Datos técnicos (ejemplos por modelo)
  • Modelos: CK5112-HC | CK5116-HC | CK5120-HC
  • Diámetro máximo de usinado (mm): 1400 | 1730 | 2200
  • Diámetro máximo de rotación (mm): 1500 | 1800 | 2300
  • Altura máxima de usinado (mm): 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Carga máxima (T): 5 | 8 | 10


Características clave
  • Torno-fresadora CNC monocolumna para operaciones combinadas en una sola sujeción.
  • Soporta rectificado y mecanizado lateral mediante cabeza de fresado angular.
  • Husillo de mesa: rodamientos de rodillos radiales dobles (soporte radial) y guías rodantes de gran empuje (soporte axial).
  • Opción de modo de rotación alternante para el husillo de la mesa.
  • Indexado de mesa para eliminar el juego de engranajes; precisión del eje C hasta ±5 segundos de arco.
  • Portaherramientas: BT50-12.


Especificaciones / detalles técnicos
  • Serie: CK51-HC
  • Modelos: CK5112-HC; CK5116-HC; CK5120-HC
  • Potencia motor principal (kW): 22/30 | 30/37 | 37/45
  • Velocidad husillo (r/min): 1-350 | 1-300 | 1-200
  • Potencia segunda husillo (kW): 5.5/7.5 | 5.5/7.5 | 7.5/11
  • Velocidad rotación segundo eje (r/min): 2-4000 | 2-3000 | 2-3000
  • Recorrido horizontal porta-herramientas X (mm): -150–1150 | -150–1350 | -300–1550
  • Recorrido columna porta-herramientas Z (mm): 800 | 800/1000 | 1000
  • Recorrido arriba/abajo viga (mm): 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Tamaño de la mesa (mm): 1200 | 1500 | 2000
  • Carga máxima (T): 5 | 8 | 10
  • Portaherramientas: BT50-12
