Torno convencional CW-M series
horizontalpara mecanizado de ejespara mecanizado pesado

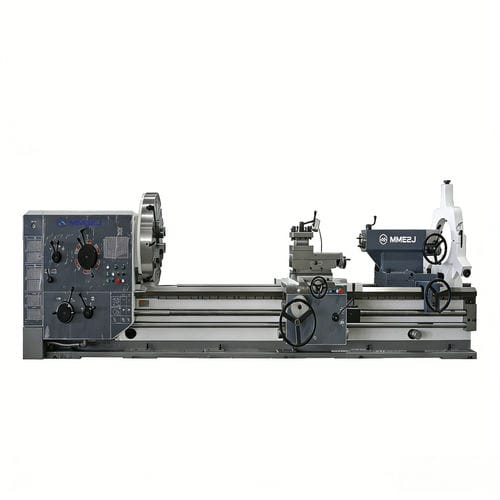

Torno convencional - CW-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para mecanizado de ejes / para mecanizado pesado
Torno convencional - CW-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para mecanizado de ejes / para mecanizado pesado
Torno convencional - CW-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para mecanizado de ejes / para mecanizado pesado - imagen - 2
Torno convencional - CW-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para mecanizado de ejes / para mecanizado pesado - imagen - 3
Torno convencional - CW-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / para mecanizado de ejes / para mecanizado pesado - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
convencional
Orientación del husillo
horizontal
Aplicaciones
para mecanizado pesado, para piezas grandes, para mecanizado de ejes, de piezas complejas
Rendimiento
de gran rigidez, potente, de alta velocidad
Función combinada
perforación, roscado, ranurado
Diámetro

Mín.: 630 mm
(24,8 in)

Máx.: 1.600 mm
(62,99 in)

Velocidad de rotación

Mín.: 3,15 rpm
(19,792 rad.min-1)

Máx.: 315 rpm
(1.979,203 rad.min-1)

Longitud de la pieza

Mín.: 1.500 mm
(59 in)

Máx.: 8.000 mm
(315 in)

Diámetro máximo de corte

Mín.: 1.000 mm
(39 in)

Máx.: 1.600 mm
(63 in)

Longitud máxima de corte

Mín.: 1.300 mm
(51 in)

Máx.: 7.800 mm
(307 in)

Potencia nominal

22 kW, 30 kW
(29,9 hp, 40,8 hp)

Par máximo

10.500 Nm, 12.500 Nm
(7.744 ft.lb, 9.220 ft.lb)

Descripción

Presentación del producto: El torno horizontal serie CW-M presenta una estructura consolidada, elevada potencia y rigidez de husillo, y un amplio intervalo de velocidades de husillo. Es adecuado para torneado de alta carga y alta velocidad de ejes y piezas en disco, realizando superficies cilíndricas externas e internas, superficies cónicas, caras finales, ranurado, chaflanado, taladrado y roscado. Puede mecanizar roscas métricas, imperiales, módulo, diafragma y cónicas (roscas especiales bajo consulta). La serie está diseñada para piezas grandes y complejas.

Rango de mecanizado: Diámetro máximo de torneado: φ1000–φ1600 mm. Opciones de longitud máxima de pieza: 1500–8000 mm. Peso máximo de la pieza: 6000 kg (opcional 8000 kg).

Serie CW-M (Tabla de especificaciones):
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

Características / Especificaciones técnicas:
  • Serie: CW-M (CW61100M, CW61125M, CW61140M, CW61160M)
  • Diámetro máximo de torneado sobre bancada: φ1000 / φ1250 / φ1400 / φ1600
  • Diámetro máximo sobre carro transversal: φ630 / φ880 / φ1030 / φ1230
  • Opciones de longitud de pieza: 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 mm
  • Opciones de longitud de corte: 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 mm
  • Peso máximo de la pieza: 6000 kg (opción 8000 kg)
  • Ancho de guías del bancada: 755 mm
  • Cono de nariz de husillo: A2-15
  • Diámetro de hueco de husillo: φ130 mm
  • Tamaños de plato por modelo: φ1000 / φ1000 / φ1250 / φ1600
  • Conicidad del hueco de husillo: Metric 140 (1:20) con manguito reductor No.6MT
  • Par máximo de husillo: 10.5 kNm (22 kW) opcional 12.5 kNm (30 kW)
  • Rangos de velocidad de husillo: 3.15–315 rpm (21 niveles); inversión 4.5–390 rpm (12 niveles)
  • Alturas del centro del husillo por modelo: 500 / 625 / 700 / 800 mm
  • Potencia motor de husillo: 22 kW (opcional 30 kW)
  • Diámetro del cónico del contrapunto: φ160 mm (estándar); opcional φ200 mm
  • Recorrido del cónico del contrapunto: 300 mm
  • Conicidad del cónico del contrapunto: Metric 80 (con manguito No.6MT); No.6MT
